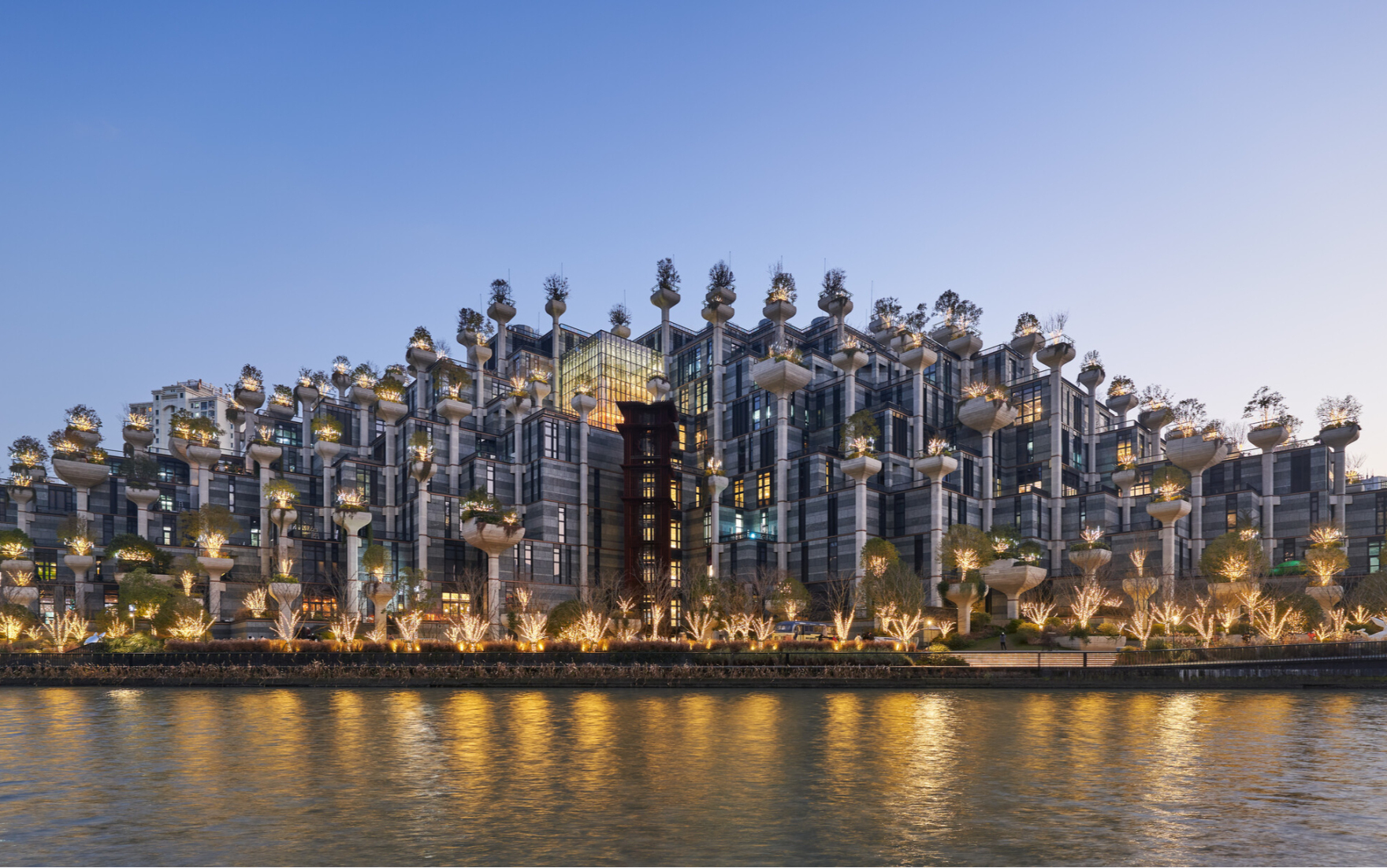

天安·千树大型综合项目位于上海苏州河畔，东近M50 艺术产业园。这里曾是民族工业遗迹——阜丰面粉厂旧址。焕新项目由英国建筑师 Thomas Heatherwick 打造，分两阶段开发，地上总建筑面积达 30万平方米。

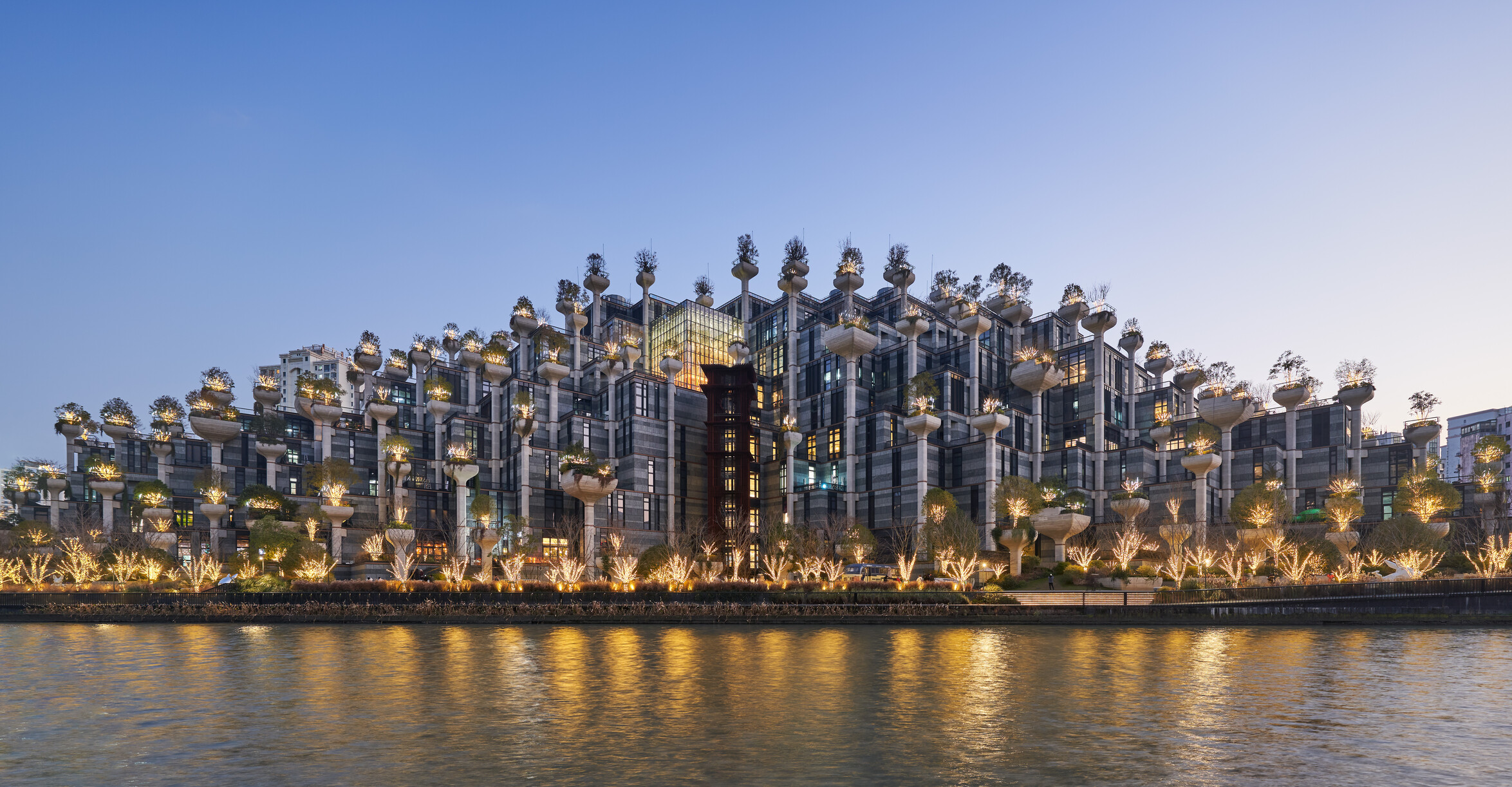

一期工程为2021年开业的“千树”购物中心，顶部被层层叠叠的绿植覆盖，酷似山丘，为上海打造出标志性的城市绿洲。目前二期正在施工，设有办公室、酒店、零售和文化空间。奥雅纳自2012年起参与项目设计，提供结构方案和初步设计咨询及施工图阶段审查服务。

缜密的结构设计

该建筑形态的复杂性给结构设计和施工带来了诸多挑战。建筑师原设想采用9米 x 9米的标准柱网，以相同逻辑和近似的结构体系实现建筑造型。然而，购物中心的内部布局包含各种空间上的不规则元素和要求，例如动线、中庭、活动空间和商店空间等，这意味着并非所有结构柱都可采用9米柱网。

经过慎重考虑以及充分沟通，我们提出将部分结构柱移出 9米网格，通过设置倾斜柱、转换柱、大跨和悬挑框架以及吊柱等，满足空间要求。

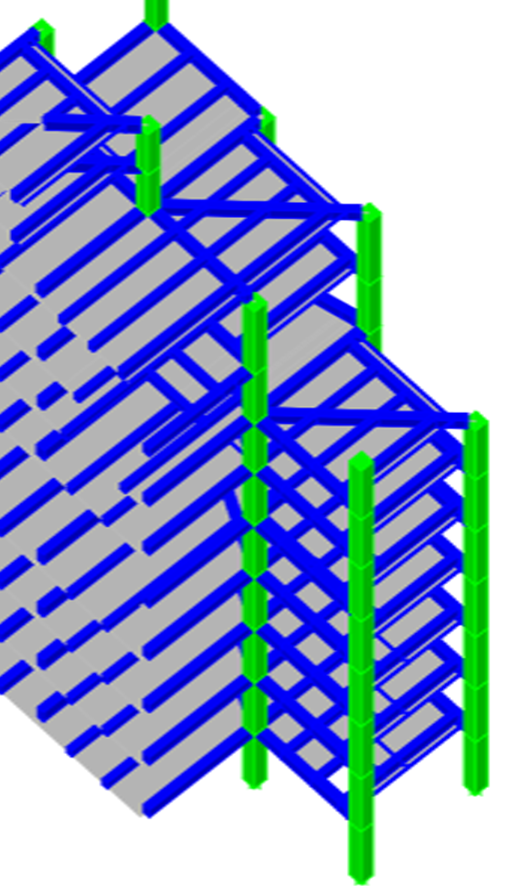

大悬挑-结构体系 © Arup

超长结构的无缝设计

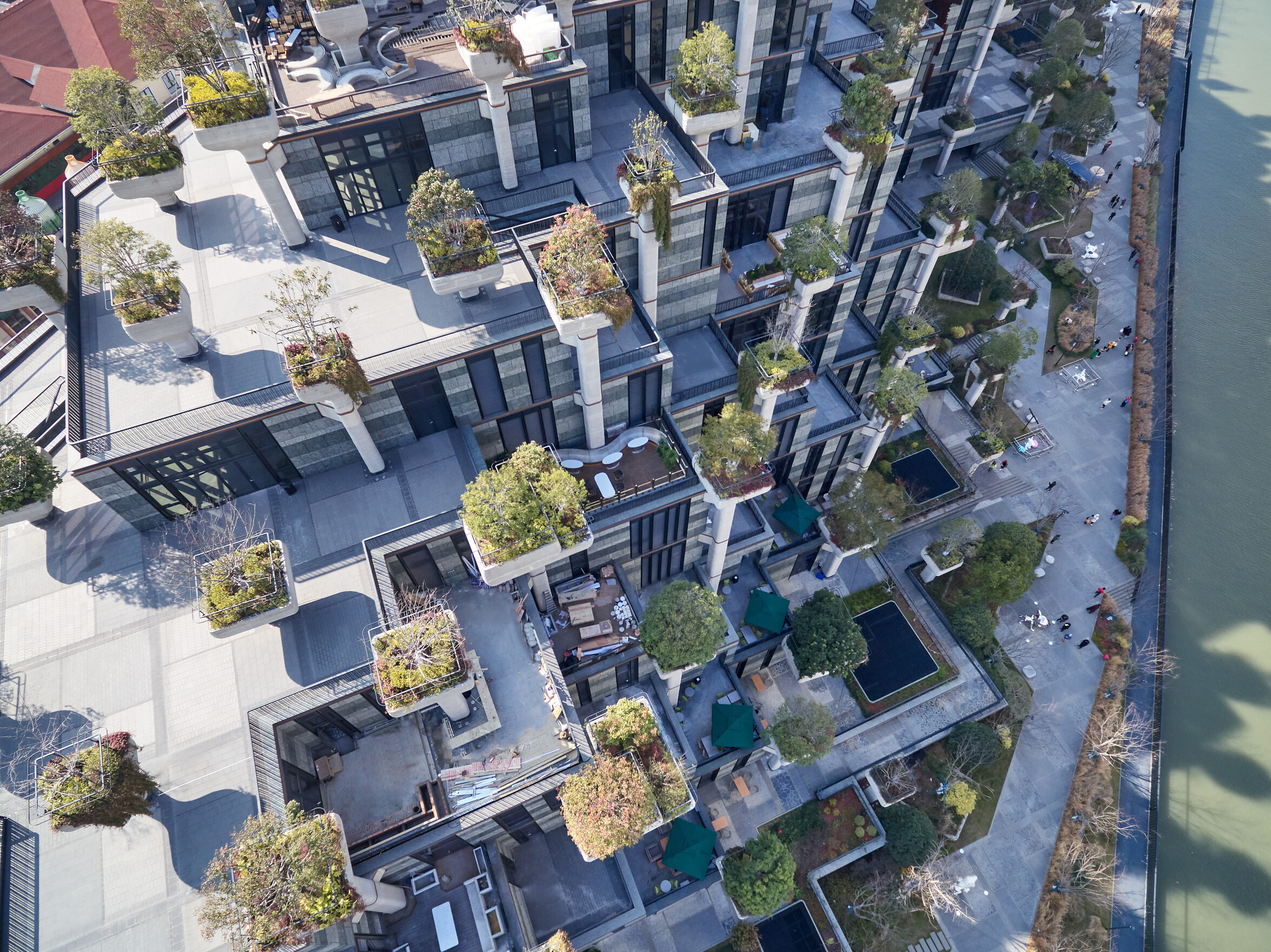

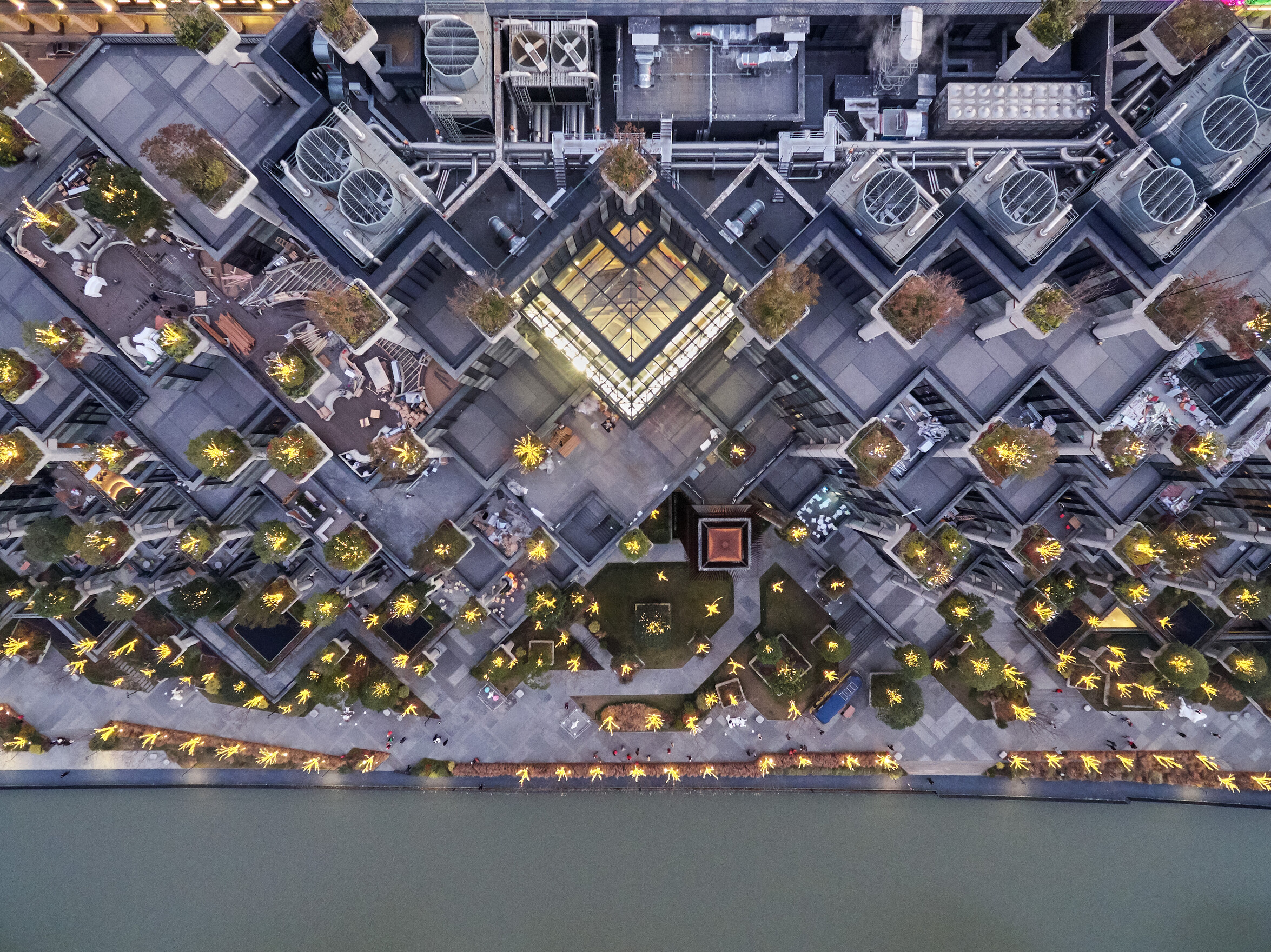

项目平面呈狭长状，最窄楼层的长宽比达 12:1。某些楼层的结构框架不可避免地缩减至单跨框架。此外，层层后退的建筑边缘形成 45 度倾斜的波纹式露台。

典型外露柱连接 © Arup

为了优化整体稳定框架，使净空空间最大化，我们重点加强建筑的抗震性能，包括周期、位移和相对旋转等方面，同时解决建筑的狭长形状和后退立面的分层效果，实现了260米的无缝伸缩缝超长结构设计。

新型立柱设计

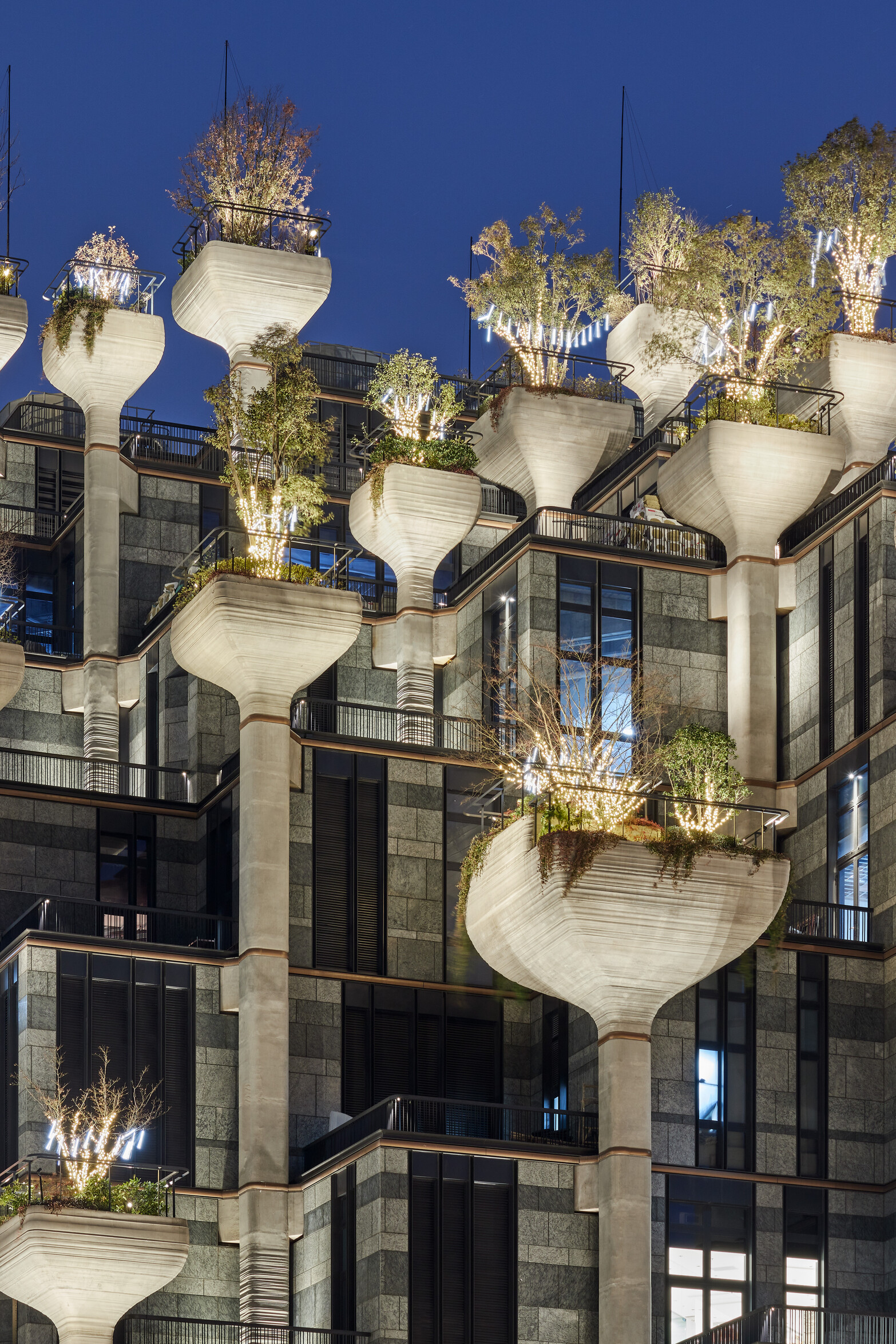

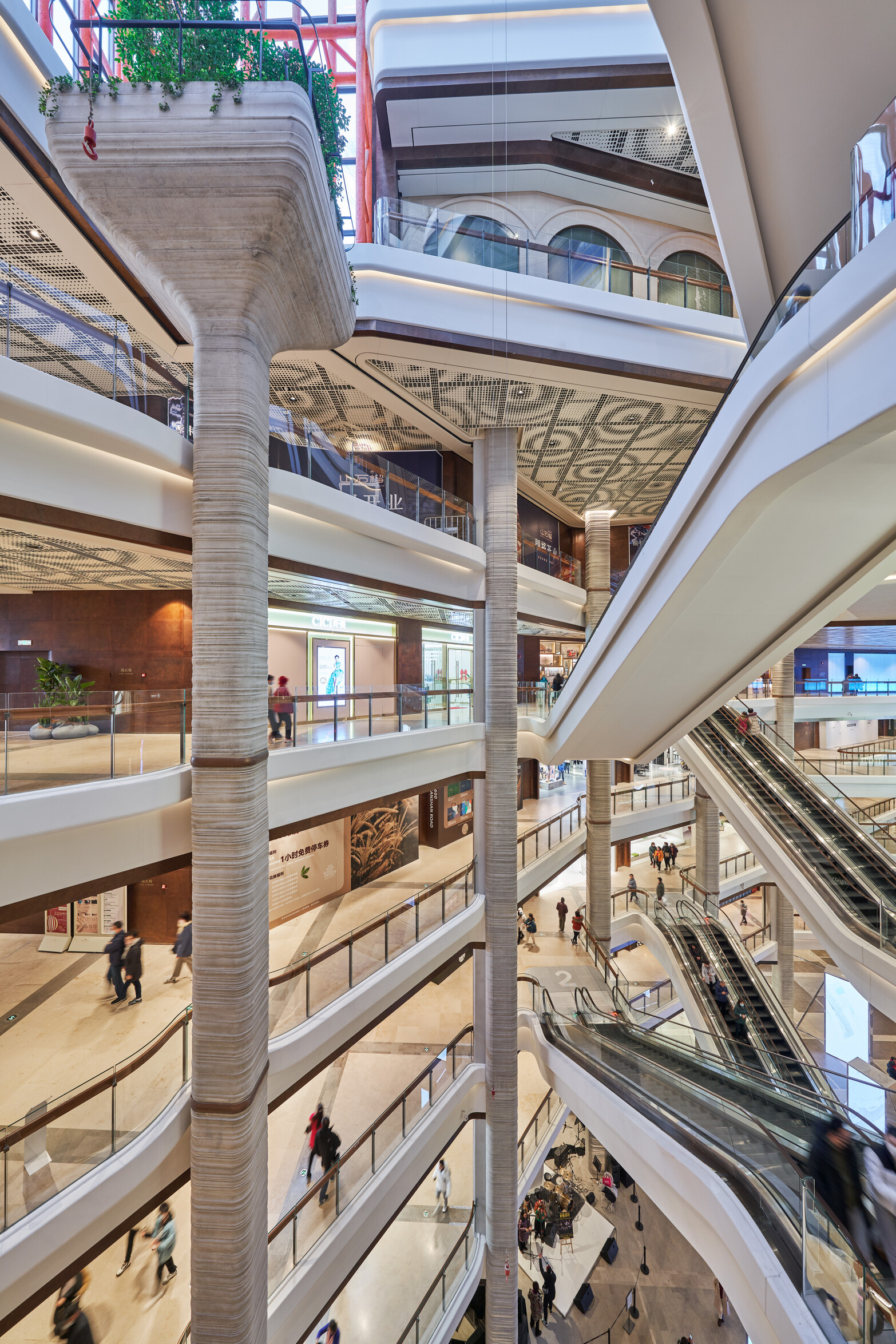

建筑周边外凸处和中庭洞口边的框架柱均暴露在外，从地面一直向上延伸，顶部放置树盆栽，呈现出独立的视觉效果。框架梁柱偏心和剪切连接件的设置增加了抗震设计的难度，屈曲倾向较大。

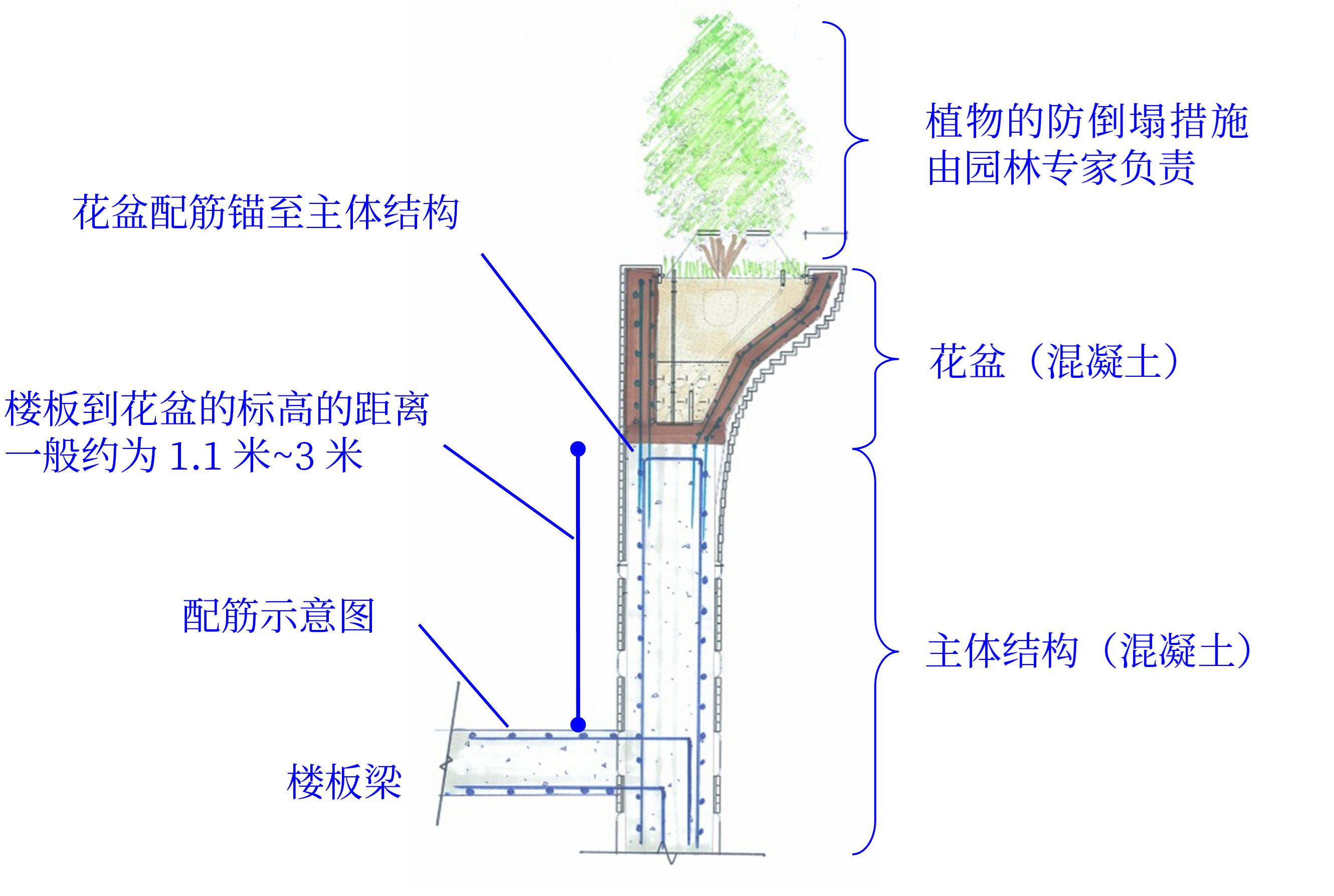

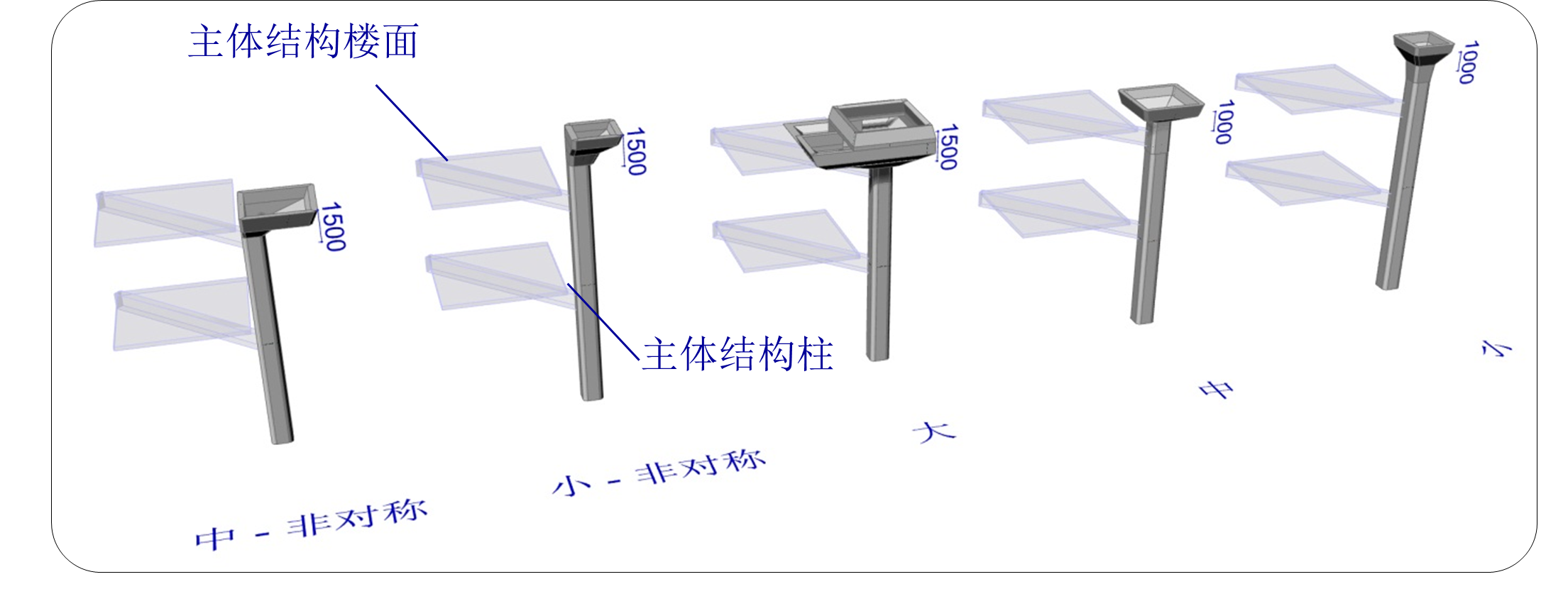

花盆与结构关系 © Arup

此外，设计要求外露柱与正交的弯矩梁网格成45 度，使得梁柱接头处的钢筋特别密集。我们采用圆形结构柱，简单而有效地解决了这一设计难点。并通过特殊的“外饰”帮助形成 45 度的视觉效果。

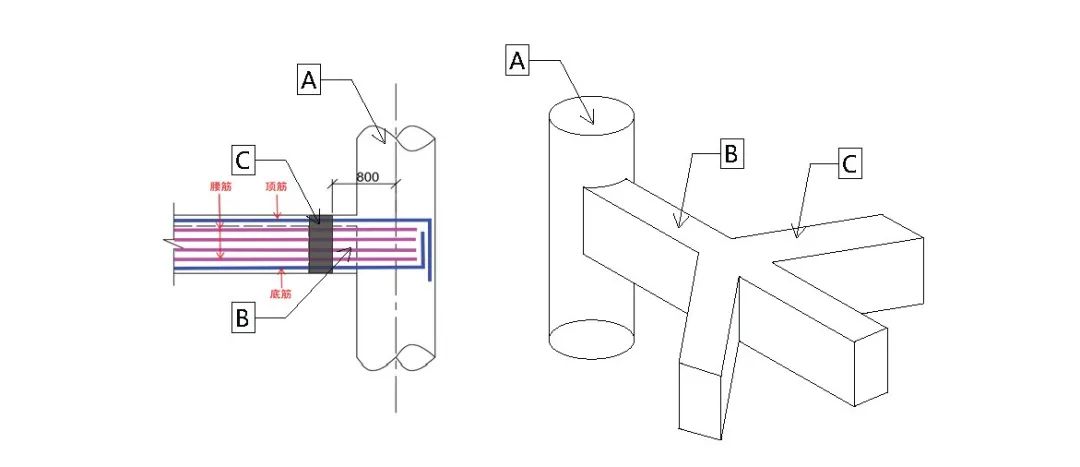

连接节点三维 © Arup

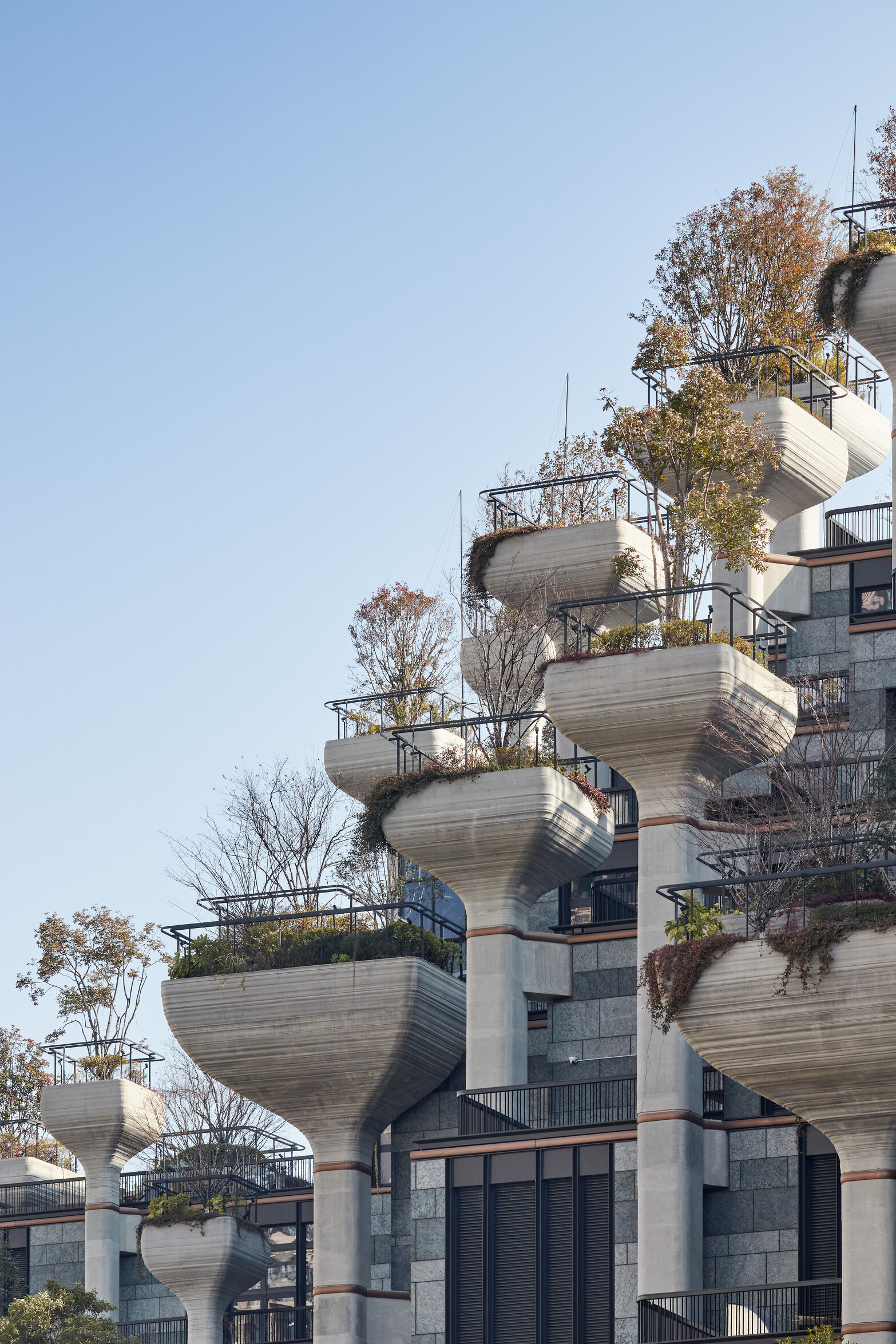

整个项目最引人注目之处，无疑是布满开放式露台的近1,000棵绿植。这些花盆虽不属于建筑结构抗侧体系，却是建筑设计和施工细节的重要组成部分。

我们研究分析了普通钢材、铸件和玻璃纤维增强混凝土等多种材料，最终采用钢筋清水混凝土。从模块化设计和施工便利性角度出发，我们将花盆划分为不同原型。同时，将其模板设计为可重复使用，每个模板最多可重复使用8个铸件，有效地控制了施工时间和成本。
