云锦织机：南京梅西路跨秦淮新河大桥丨ATAH介景建筑+SMEDI

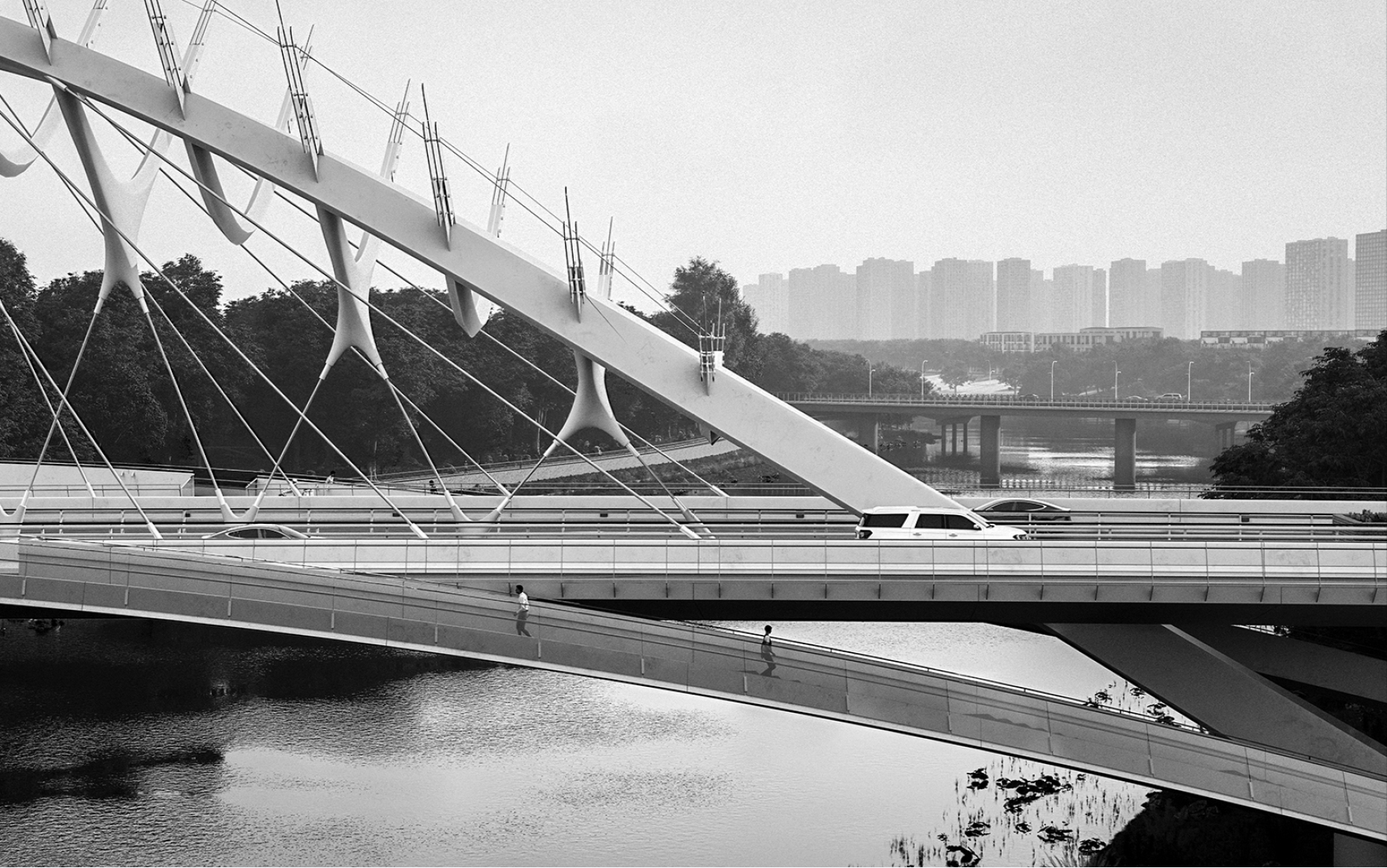

效果图-从轻盈而动感的桥面穿行 ©介景建筑

本文文字由ATAH介景建筑提供。

2022年10月至2023年4月，南京市规划和自然资源局、雨花台区人民政府、南京雨花新城发展有限公司主办了“梅西路跨秦淮新河大桥方案设计及周边建筑规划研究”的招标竞赛。ATAH介景建筑牵头的设计团队从空间构思至结构计算，再到表达呈现采取全过程编程设计，确保数据传递的关联性和计算迭代，所提交的方案在本次竞赛中入选最终的四个优选方案。

▲ 渲染视频 ©Ruler Studio

项目位于南京市雨花台区中部，是打通“两桥”地区南北的重要廊道；同时也是秦淮新河百里风光带的重要节点，“两桥”城市更新片区的展示窗口。新桥作为秦淮新河百里观风光带体系中的重要组成部分，将为市民提供不同速度下的“看与被看皆宜”的雨花新景，在日常中融入被重新定义的场地体验。建成后的大桥将与秦淮新河上原有的18座桥交相辉映，形成百里风光带上不可或缺的亮丽风景。

效果图-长虹卧波，水岸灵动 ©介景建筑

效果图-秦淮新河桥下回望 ©介景建筑

我们作为建筑师，对于项目最初的构想是，它需要承载对未来区域发展的期盼，人们需要站在一个中等距离去想象和感受未来的基础建设作为城市血管的同频律动。我们认为新桥将作为不可或缺的要素，参与、融入，进而激发、引领区域发展。新桥的设计既要融入场地的生态历史，也需要借由新意带来改变。我们力图在既往秀丽的环境记忆基础上，去激发独特的场景气质和文化姿态。

区位分析 ©介景建筑

基地照片 ©介景建筑

本项目以云锦织机为形态意向，来链接产业的变迁和文化的延续，桥体各要素在人们穿越的过程中充分展现秩序与律动相互转化的当代美学。移步换景的新桥宛如时光的编织者，横跨在运河之上，伴着起伏的波浪和车流将南京的“山、水、城、林”与市民的当代生活交织在了一起。新桥的设计以长虹卧波之气势，打造两岸的多标高联系，既在时空维度缝合城市肌理，也使得雨花数字城核心区与南面教育景观片区的功能紧密协同。

分析动图-大桥与周边的互动关系 ©介景建筑

效果图-登山回望 ©介景建筑

本案的主桥采用中承式拱桥，拱一分为二，两拱之间刚性连接，三列吊索分别悬吊桥面中线及两侧；拱截面由拱顶至拱脚逐渐放大，主梁平面圆弧布置，车道宽度依中心线对称分布，中缝宽度为5米，双向4车道15米，两侧非机动车道共5米。人行桥独立布置在桥体两侧，有四处强节点与桥面相连。人行桥净宽为2米。设计将不同的速度转译成了主展示面上的不同曲率，使得桥梁在不同的标高上与城市对话。

设计概念 ©介景建筑

设计草图 ©介景建筑

分析图-构造简图 ©介景建筑

效果图-城市中远瞰大桥 ©介景建筑

效果图-大桥近景 ©介景建筑

桥体跨径布置为“40+130+40米”的连续体系，其中主跨130米，矢高比约1∶4。桥梁的竖向承载力由拱肋轴压与主梁抗弯协作提供，桥梁主体采用钢结构。桥梁主拱肋、吊索、桥梁纵梁、横梁，以及人行桥协调受力，共同构成稳定、高效的结构体系。主拱为斜向相交的双拱肋，交叉拱肋通过顶部T形连接，互为侧向支撑，形成稳定的横桥向抗侧力体系，大幅提高了水平抗风抗震能力。两片主拱交叉点位于桥面标高，使得主拱借助桥面梁的整体协调，提高水平抗侧稳定性，同时减小拱肋对桥面有效宽度的占用。由主拱吊挂三幅索面，提升桥面主梁的同时，为行车创造了具有丰富变化而振奋的视觉体验。主跨拱肋推力由边跨斜腿和抗推基础共同承担。人行桥也采用合理拱线形态，矢跨比1∶10，以实现在稀疏支撑下的跨越能力，以及良好的行走舒适度体验。

分析图-桥梁组件说明 ©iStructure

效果图-远眺 ©介景建筑

效果图-穿行 ©介景建筑

效果图-清透的顶部构造 ©介景建筑

在主梁断面设计上，拱肋采用梯形断面轮廓，塑造良好的光影效果。设计通过采用厚板减少加劲肋，简化结构构造，避免拱箱内部的焊接困难。主梁采用Q355钢材预制分离式双箱六室钢箱梁，提供强劲的抗扭刚度，并具有优雅、干净的轮廓外观。另外，设计创新采用了带反肋钢箱梁断面形式，起到提高吊杆锚点、防止行车撞击吊杆造成损伤的作用；同时将结构有效高度巧妙藏于护栏高度之内，削减视觉体量。人行桥为预制槽形钢箱梁，折面外轮廓造型精简优雅。

拱肋效果图 ©介景建筑

为了在昼夜更替的过程中丰富人们对城市的感受，光环境设计引入了智能控制的灯光系统，以呈现不同的节庆氛围。智能照明与水面景观元素的结合，创造了连续的发光形式，提供了陆地和水之间的视觉分界线与光的虚实映照。带有运动捕捉功能的互动感应LED光源完全集成在边缘结构内，能够响应行人的移动呈现动态变化。随着个人终端的普及，地理媒体深入影响个体对城市的感知，空间媒介化将进一步放大城市创新的魅力。本设计将对地理媒介和文化脉络的理解纳入创作之中，最大化地呈现了“山水城林，自然交织”的环境优势。新桥的建设作为未来线上、线下的活动载体，将借助参与者自媒体的指数化传播，提升城市文化软实力，以一种指向未来的姿态为南京雨花创造一处群体记忆与个体想象共存的文化地景。
