此刻沙漏 | 北京市建筑设计研究院

北京市建筑设计研究院，发布时间2023-04-17 09:49:40

项目工程信息

设计单位：北京建筑设计研究院有限公司

建设单位：阿那亚国际文化发展有限公司

策划机构：《令人心动的 offer》建筑师季

建筑专业：杨希言陈铚研李冠甲

建筑设计指导： 付毅智胡杨马泷

结构专业：陈一

泛光照明：马秀红赵亦宁

经济专业：王帆

电气专业：李爽

施工单位：北京视上文化传播有限公司

摄影：存在建筑、阿那亚官方、设计团队自摄

赞助商：浙江丹氟斯膜材科技有限公司、硕勃空间结构设计（上海）有限公司

特别鸣谢： 盖鄚，孙彪，张菡，冯超颖，陈国恩，林鹏翔，龙治宇，李超凡，罗圭甫，马琪芮，李金颐

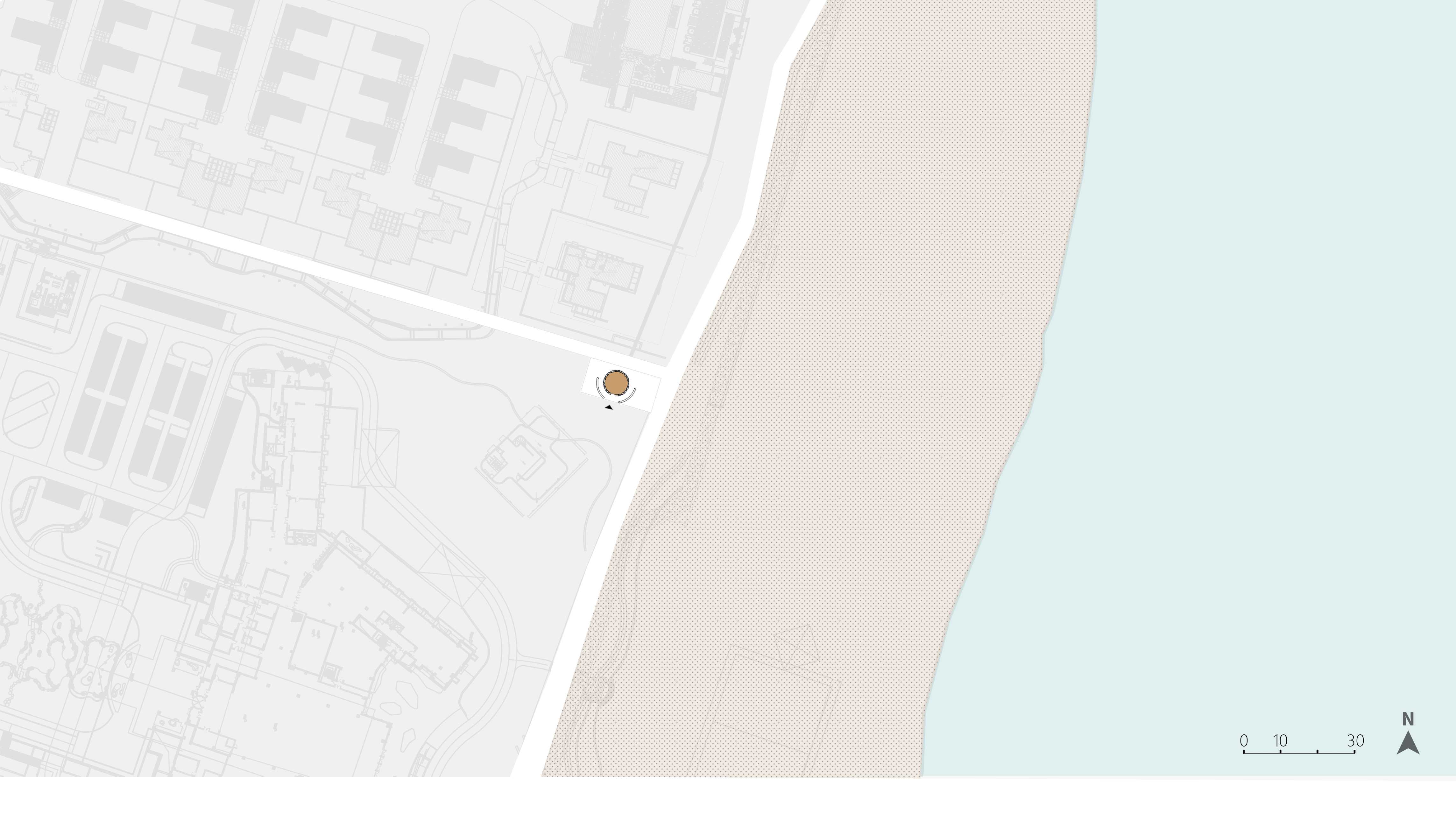

项目地点：河北秦皇岛阿那亚社区黄金海岸

建成时间：2022.12

项目类型：临时建筑（计划使用周期：1 个月）

主要材料：冰、索结构、钢结构、沙、PTFE 薄膜、ETFE 薄膜

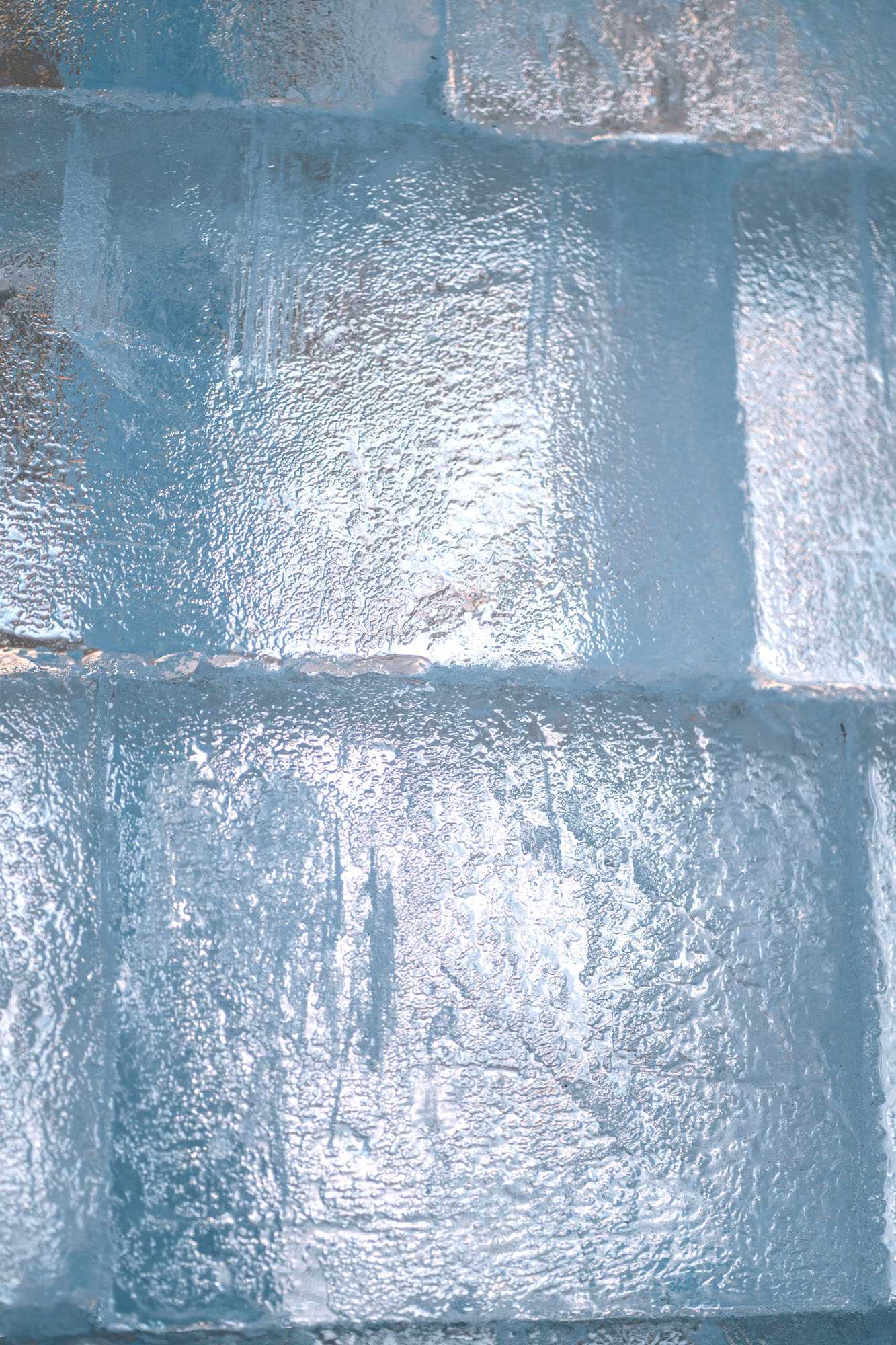

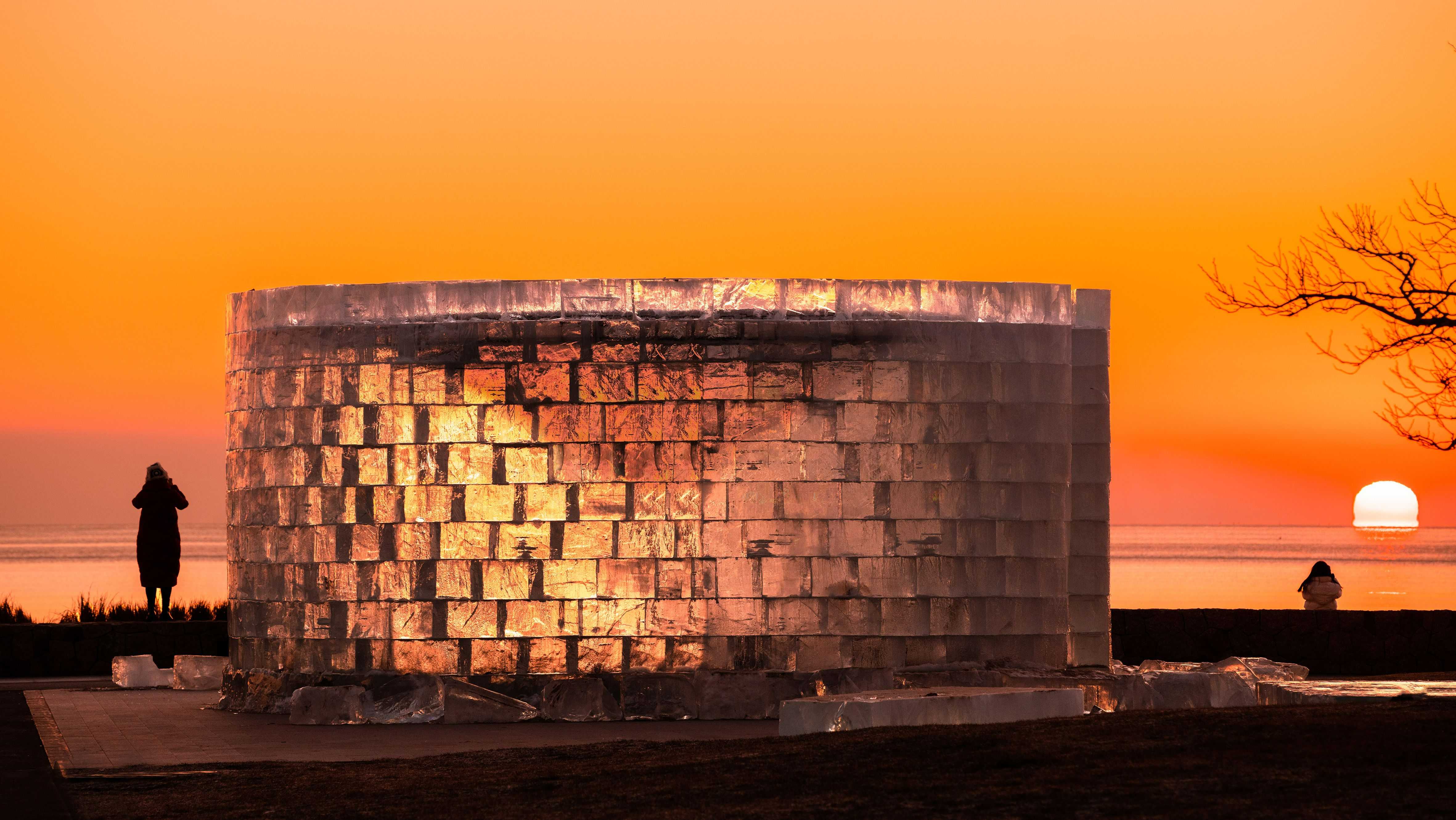

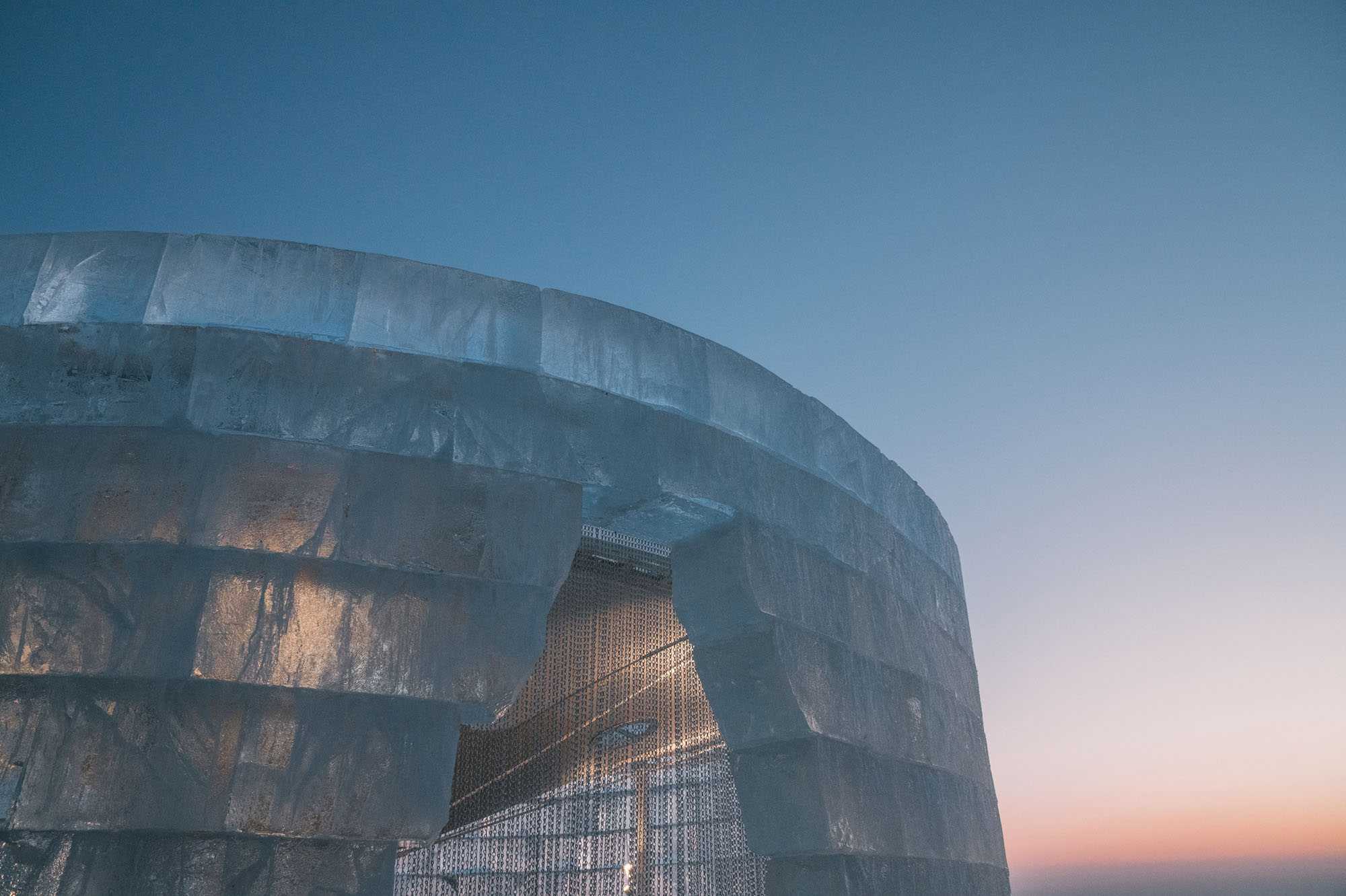

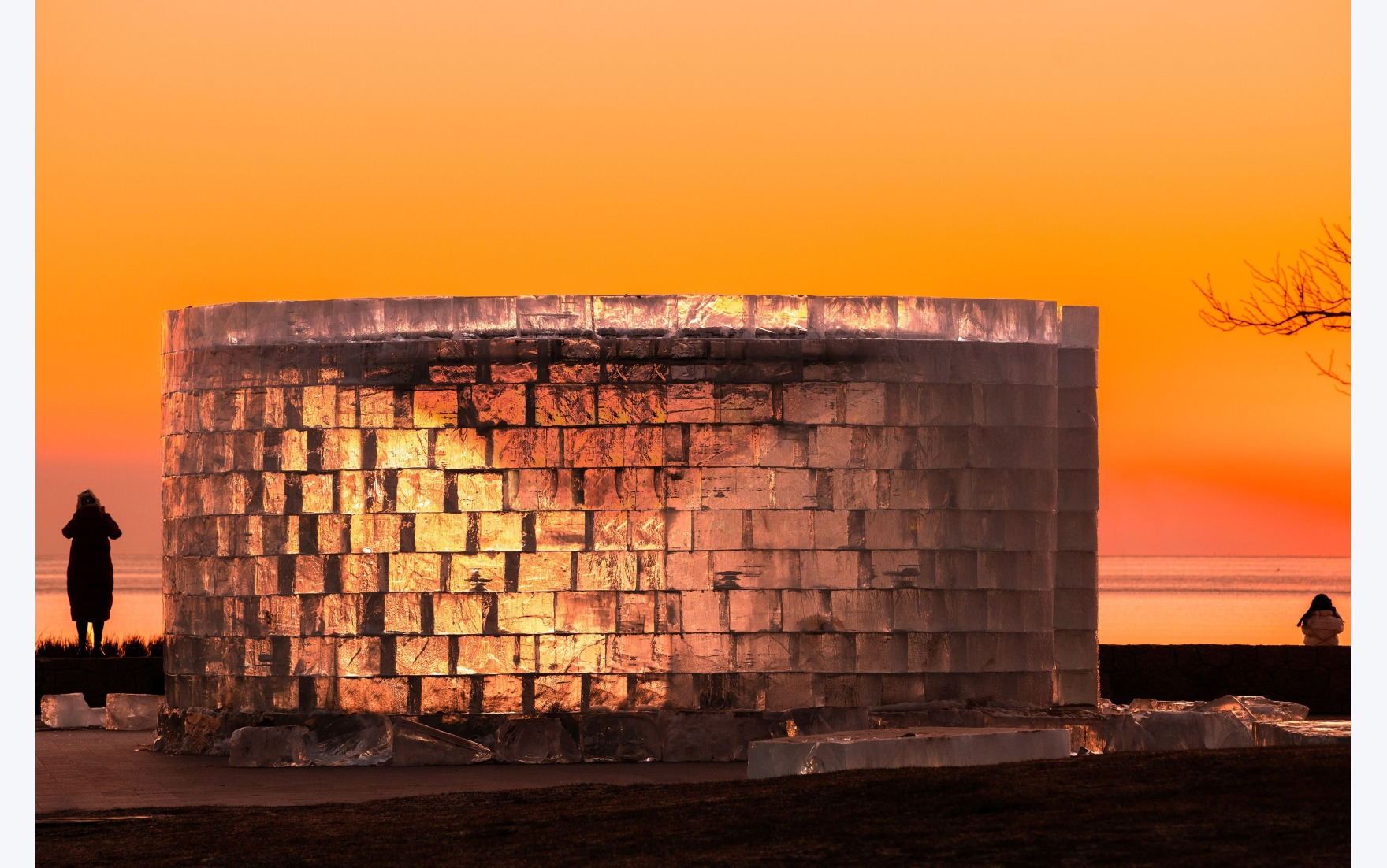

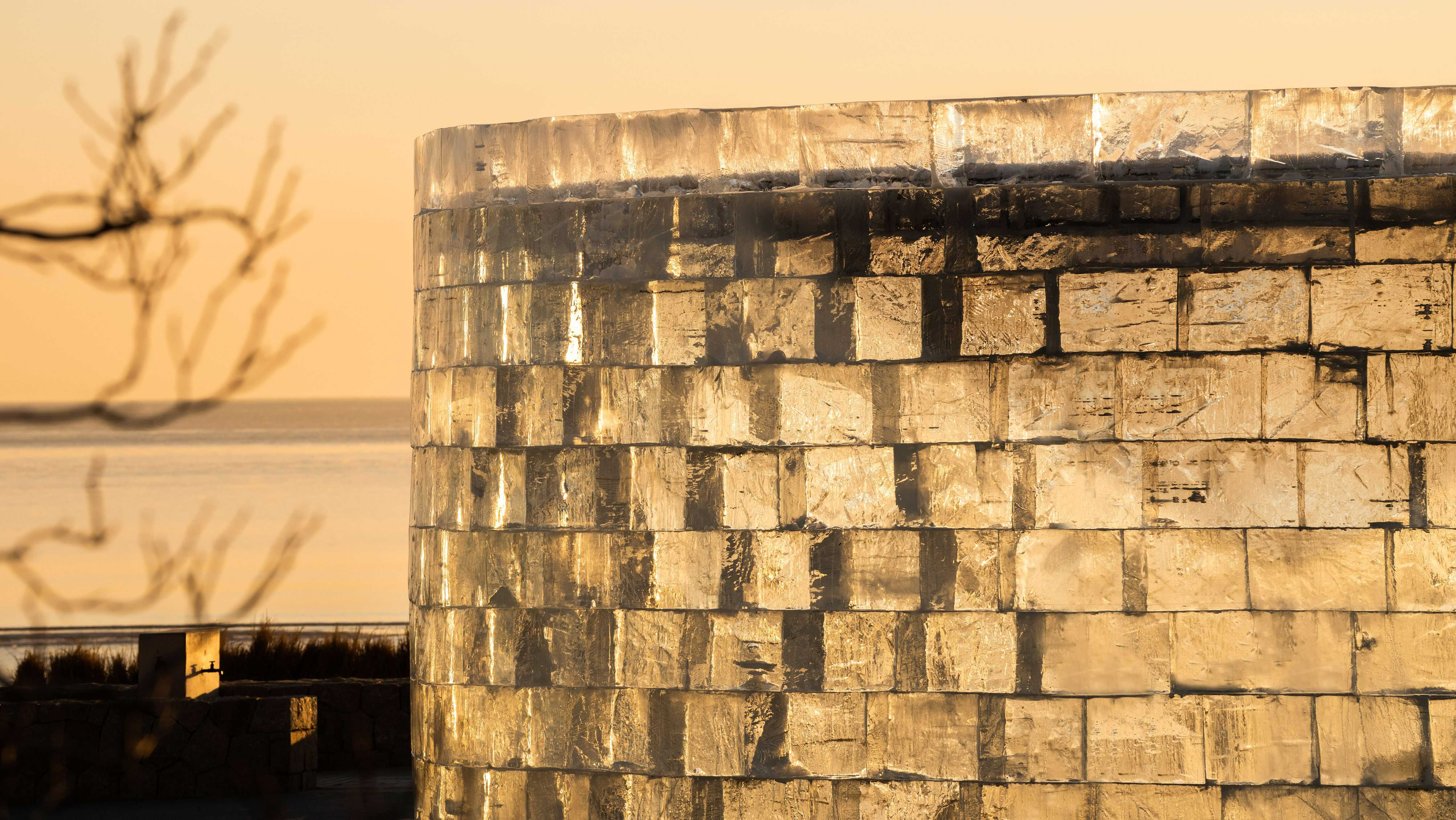

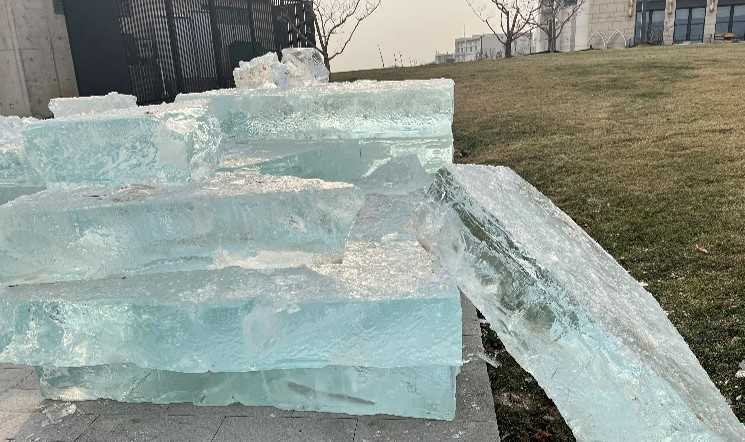

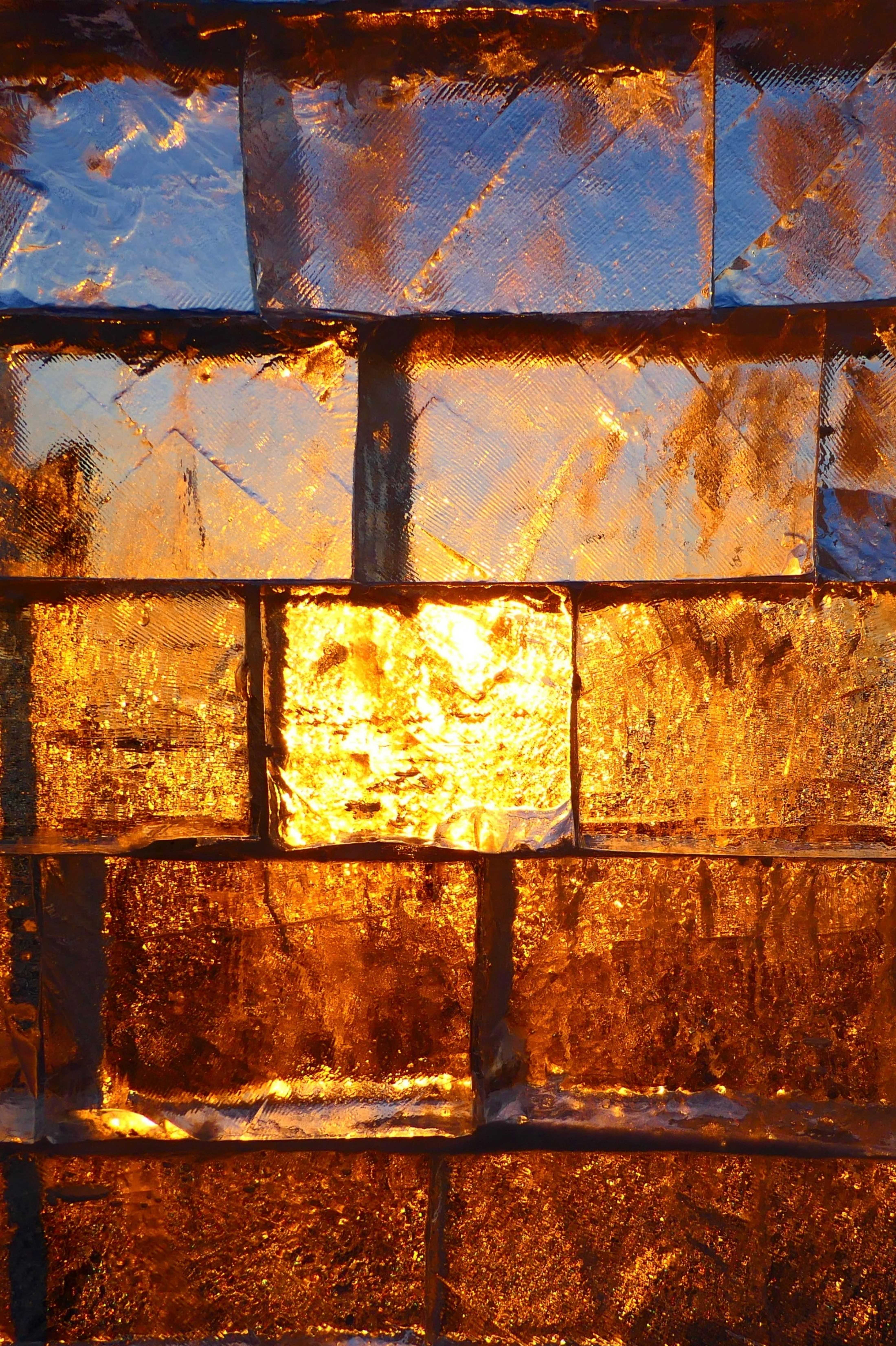

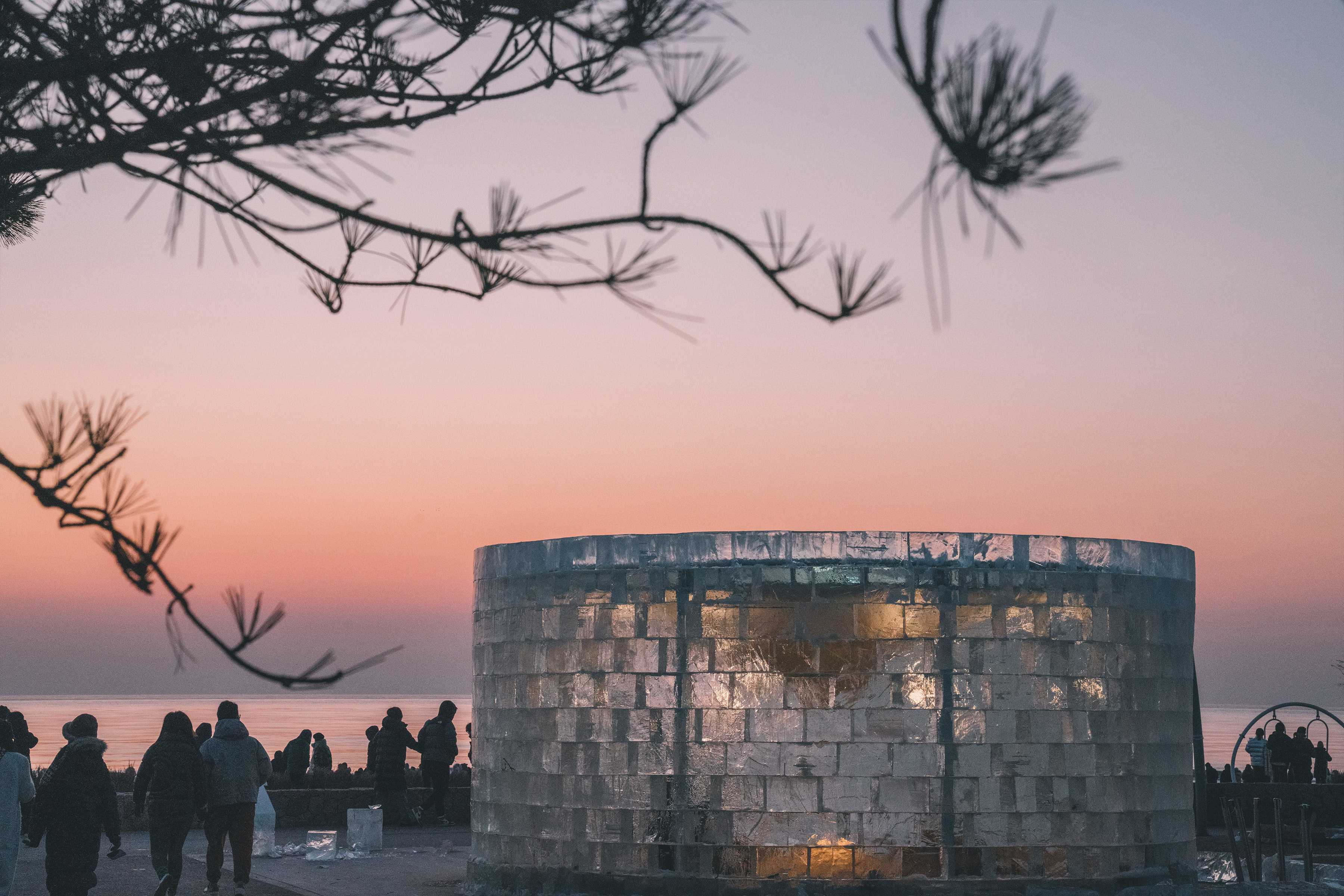

尺寸与材料用量：建筑平面为一个直径 6米的圆形，建筑高度为3米，整体用钢量约为3吨，外围护结构为 20 块 2米x2米x0.3米的纯天然河冰切割而成的冰墙

建筑面积：30 平方米

展开更多工程信息

Copyright Notice: The content of this link is released by the copyright owner Beijing Institute of Architectural Design. designverse owns the copyright of editing. Please do not reproduce the content of this link without authorization. Welcome to share this link.

设计方案

沙漏，记录着被我们所遗忘的时间。2023 新年将至，我们想用流沙去记录时间，用流逝去唤醒回忆。

建筑的灵感来自于设计师在阿那亚海边漫步的夜晚，月光降临在粼粼海洋边，脚踩松软的沙滩，设计师捕捉到自然与时光交融的瞬间，萌生出记录时光的创意。设计师认为，最温暖人心的回忆，是与亲近的人共同相处的点滴时光。或许当时没有留意这一段光阴，但经年后，蓦然回首时，总会在心中升起一股暖流。借由为阿那亚设计 2023 跨年建筑的契机，设计团队提出了“此刻沙漏”的方案。

我们主体结构有沙漏膜结构，索结构，钢结构，用最轻巧精美的方式，与沙子产生互动。外围护结构为开采的纯天然河冰。我们坚持建筑材料取之自然，用之自然，归于自然，关注建筑的可持续性。

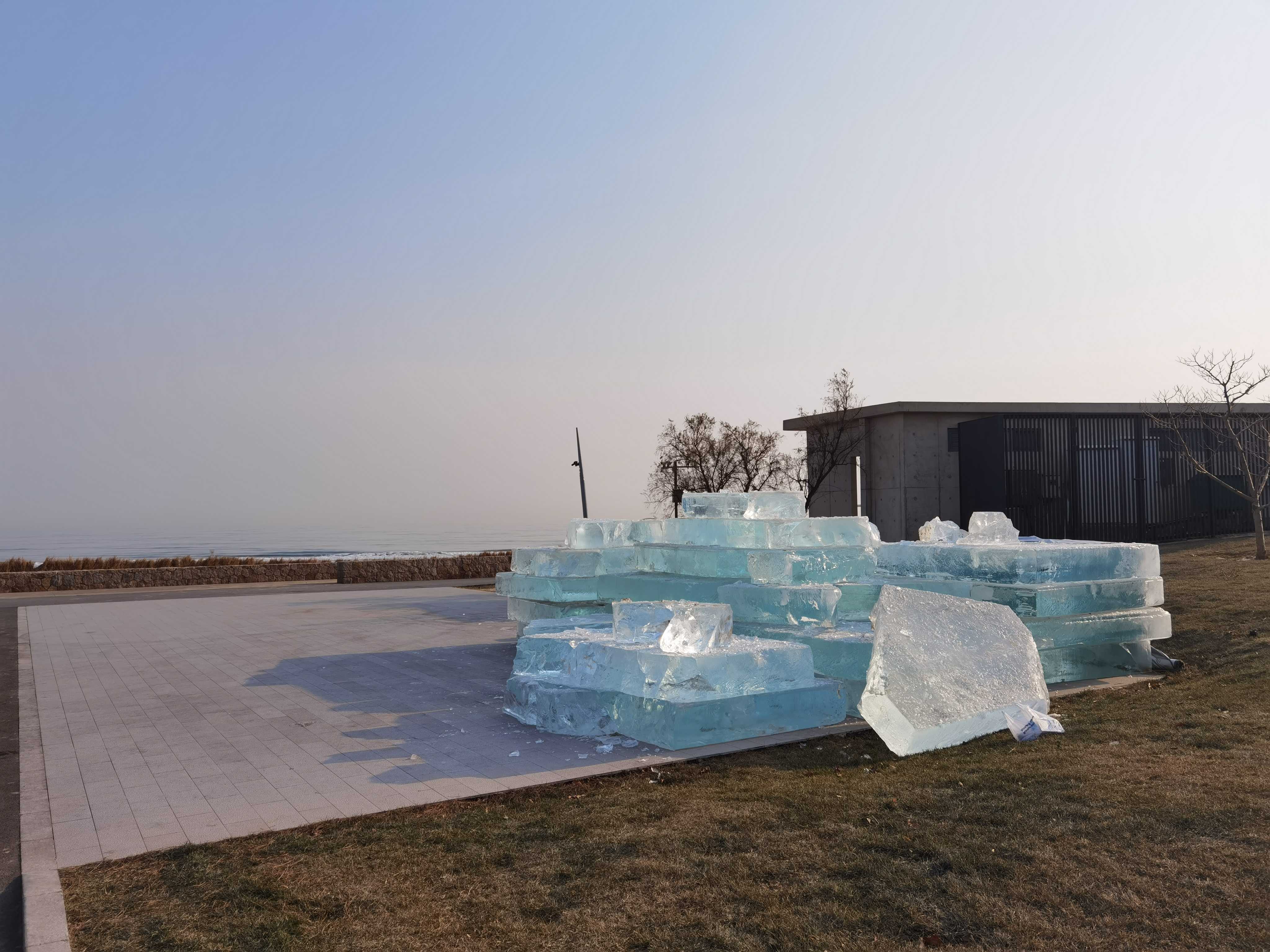

在时间的流逝过程中，冰会随着天气变暖逐渐融合，沙子会归于自然，结构中的膜会取下作为展览，记录大家的时间，让建筑在海边随着时间，随着天气，随着海风，回归自然，记忆也被保留成为一个展品。

材料与结构特色

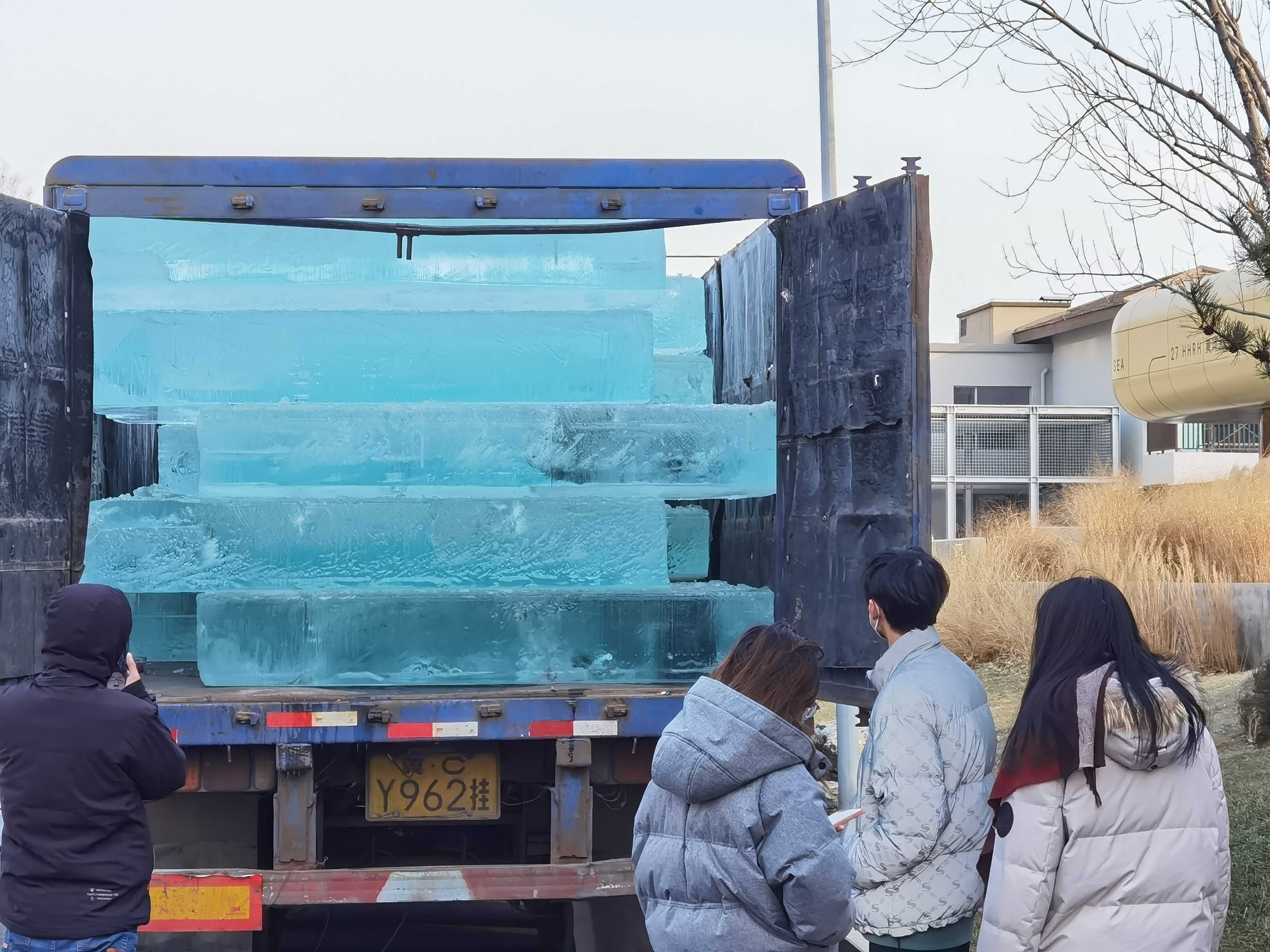

结构设计及索膜部分设计由参与过卡塔尔世界杯球场设计的结构设计团队参与完成，同时邀请来自哈尔滨冰雪大世界的专业冰雕团队为我们砌筑搭建外围护墙体。

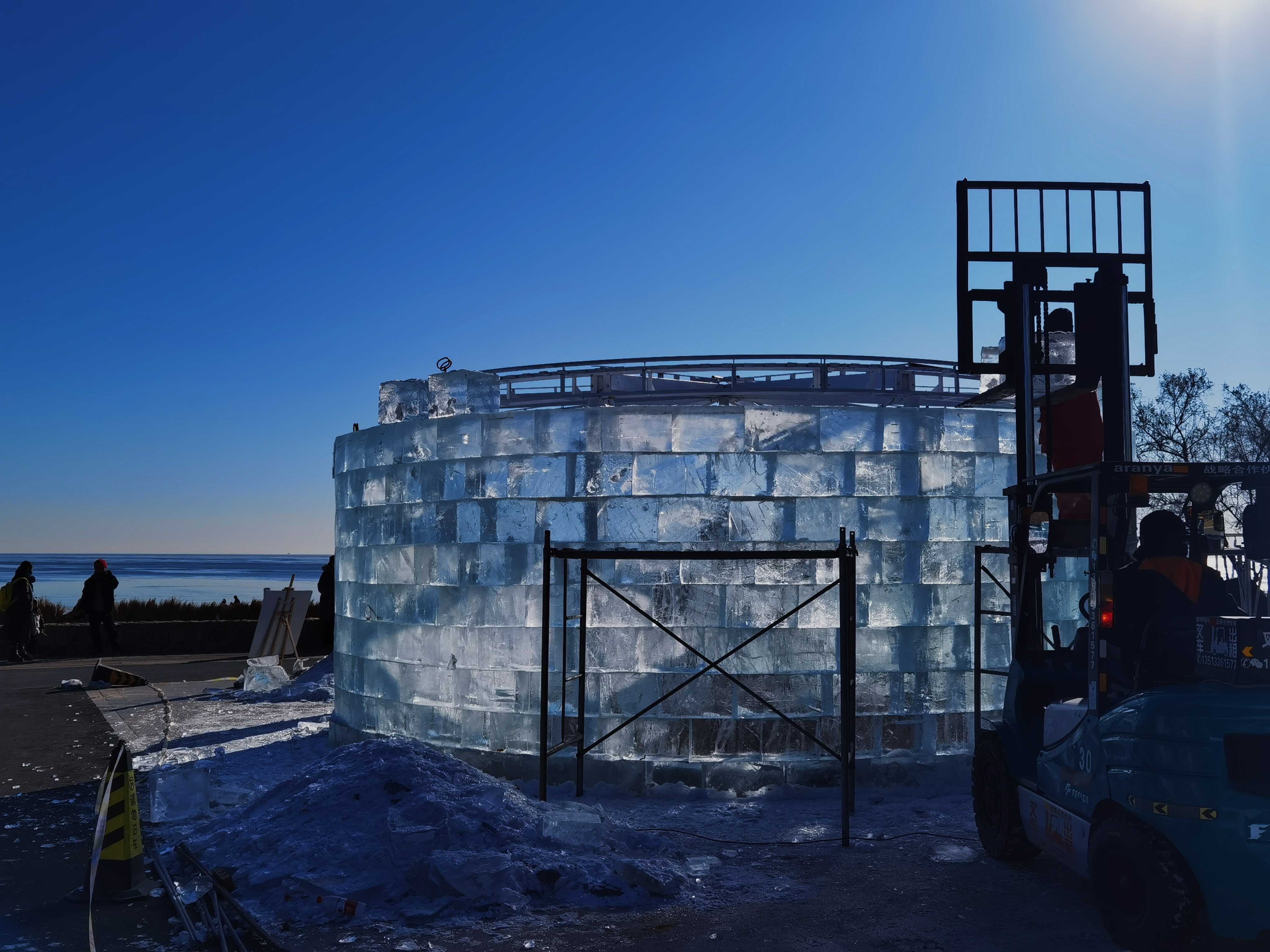

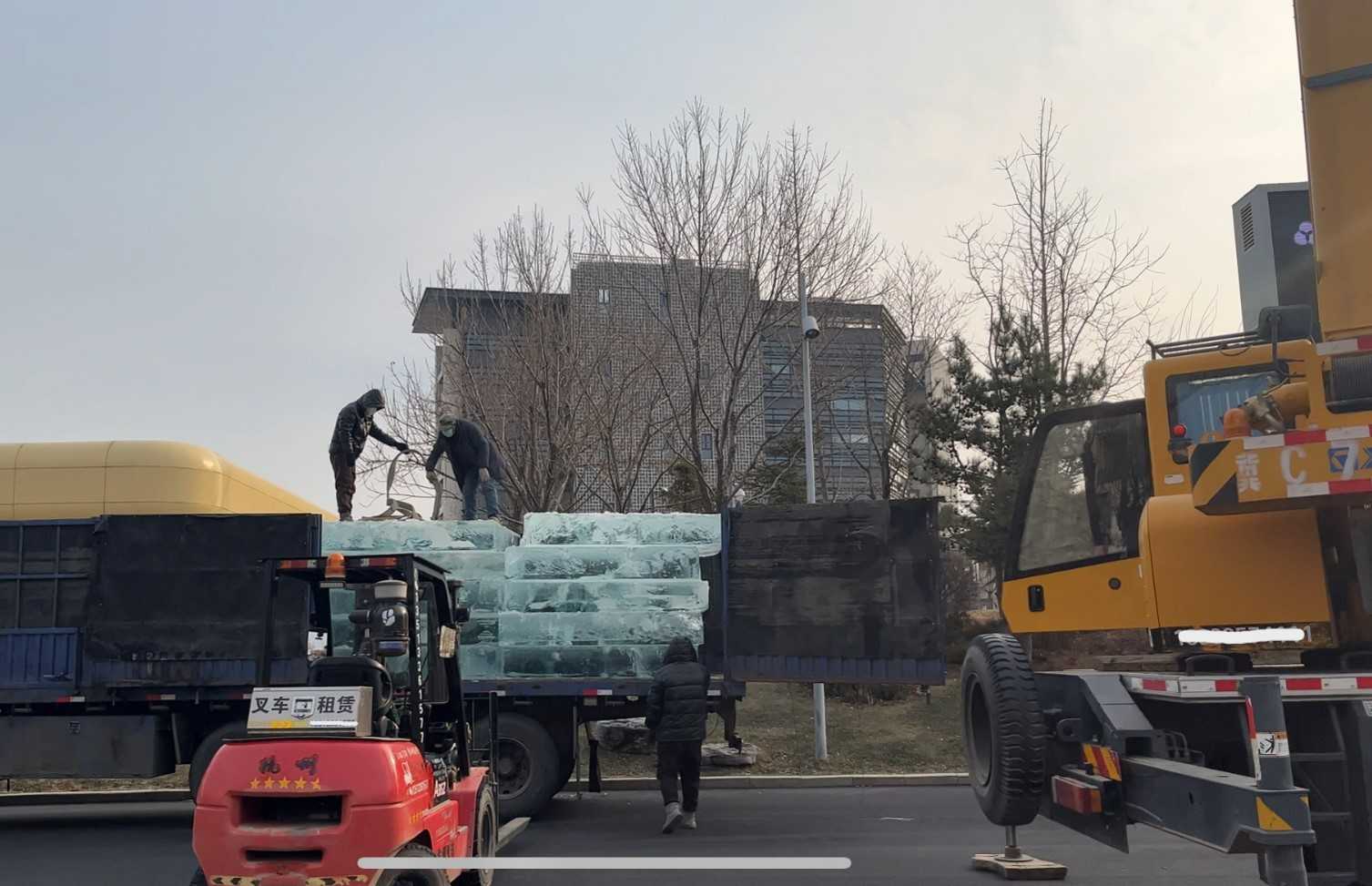

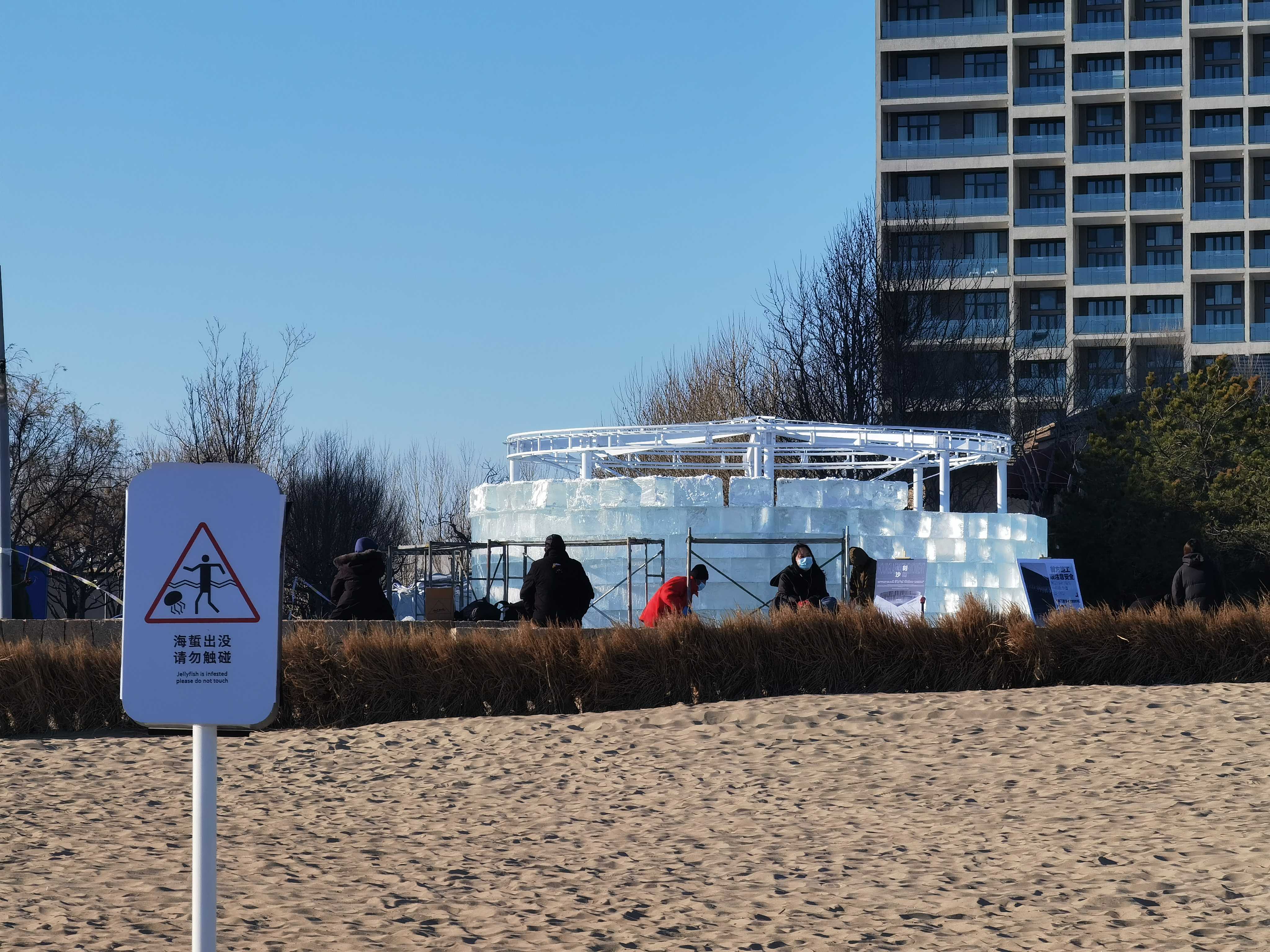

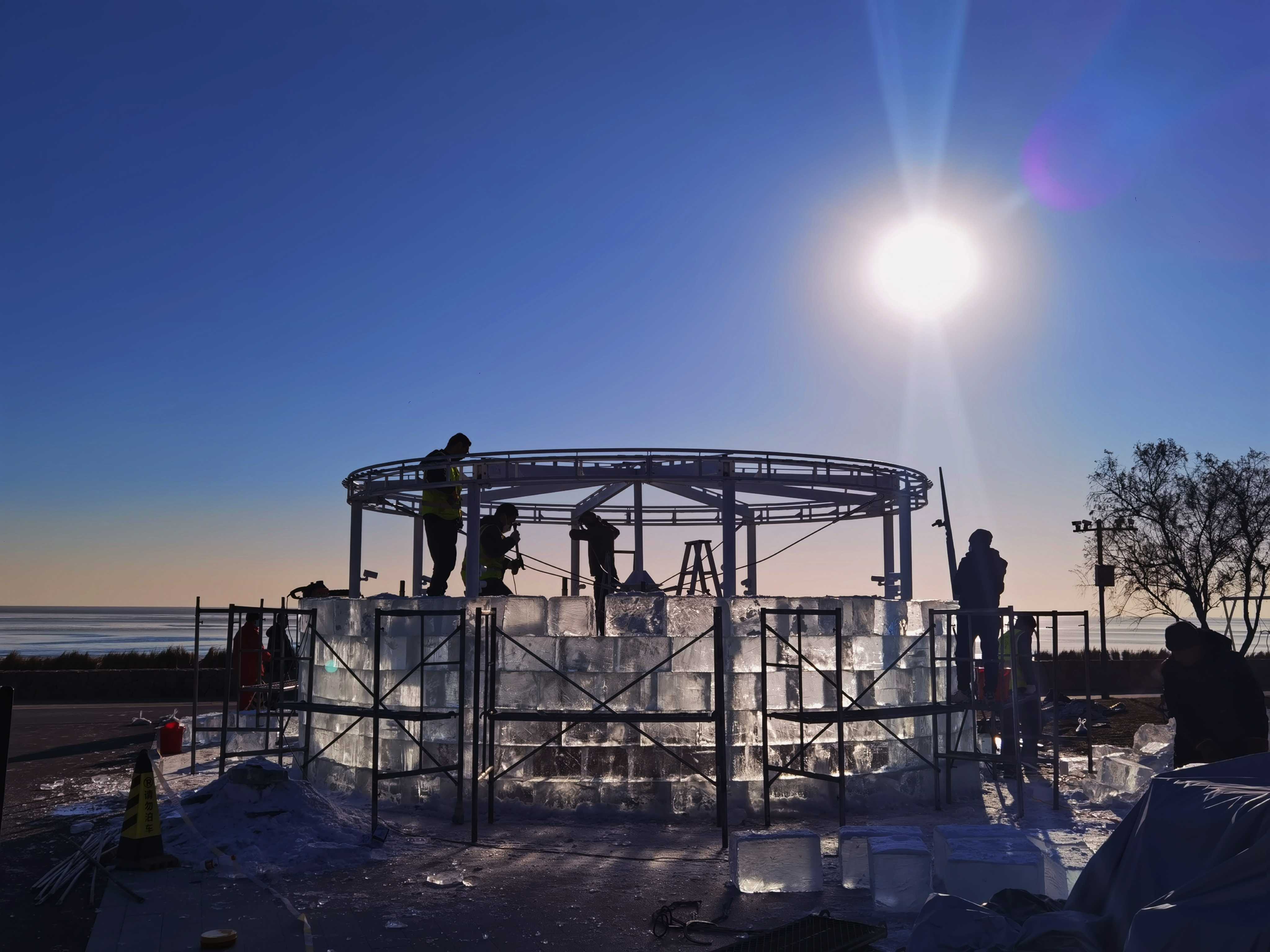

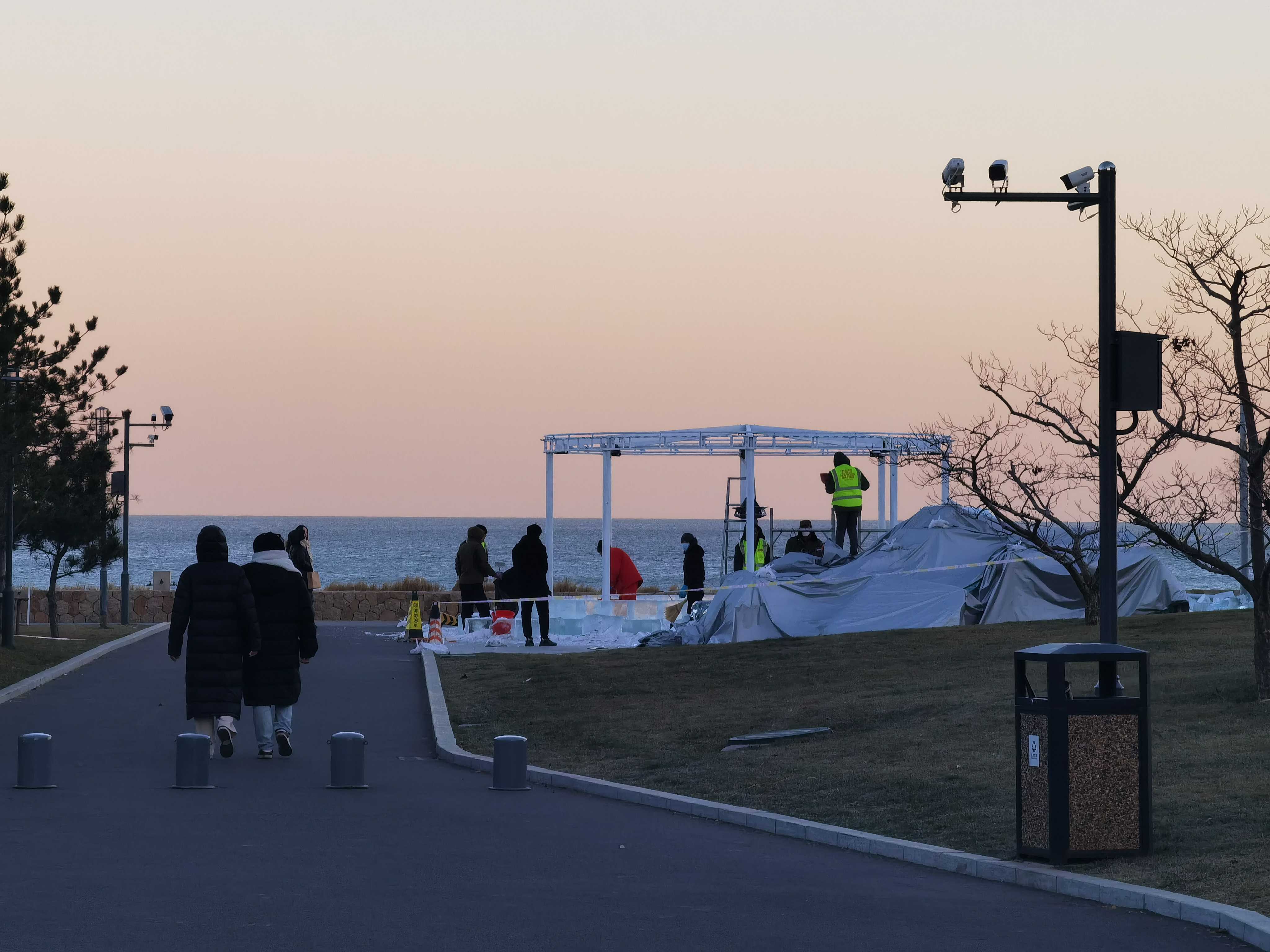

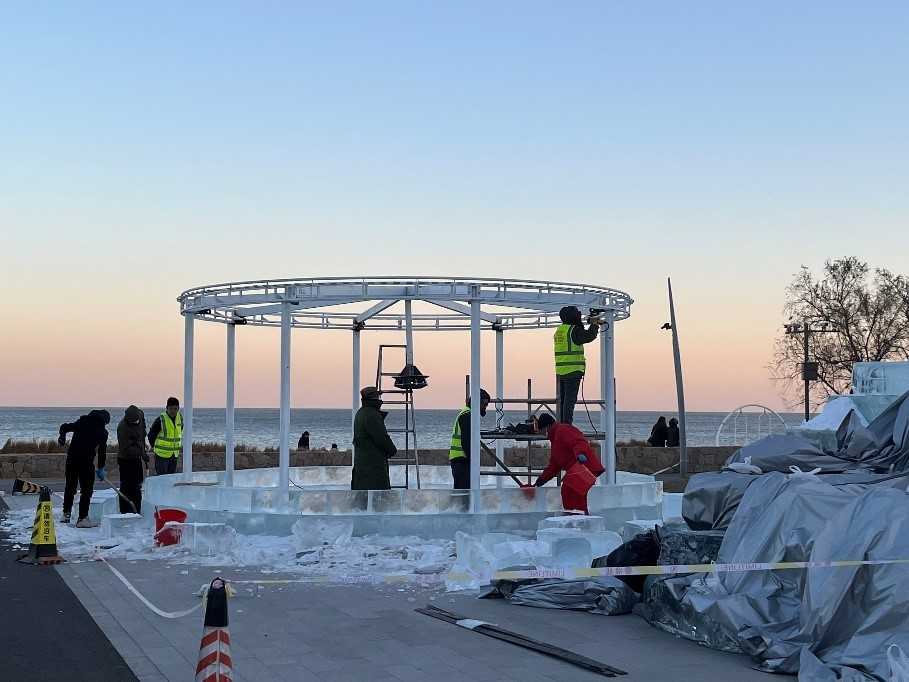

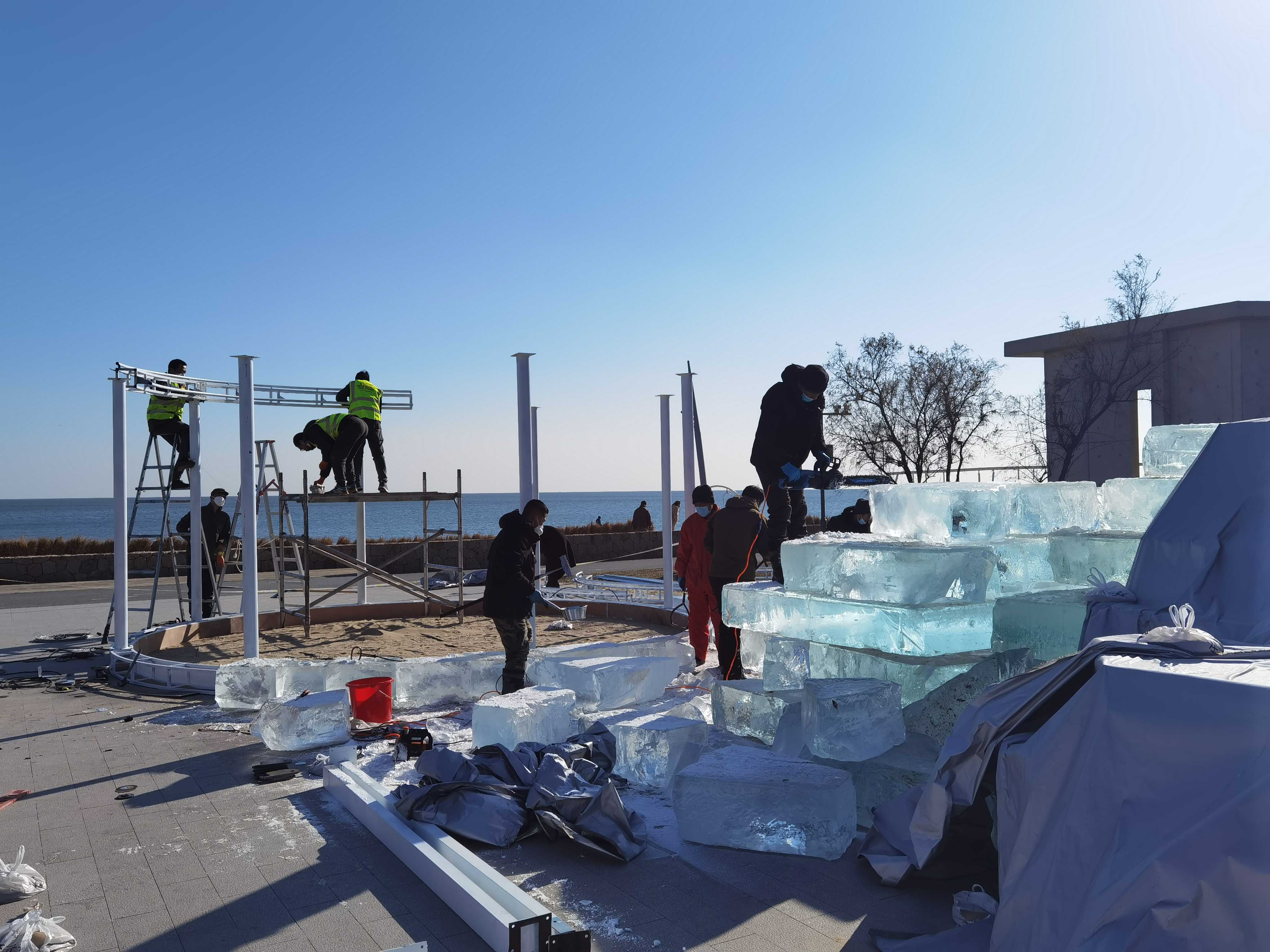

施工过程 ©设计团队自摄

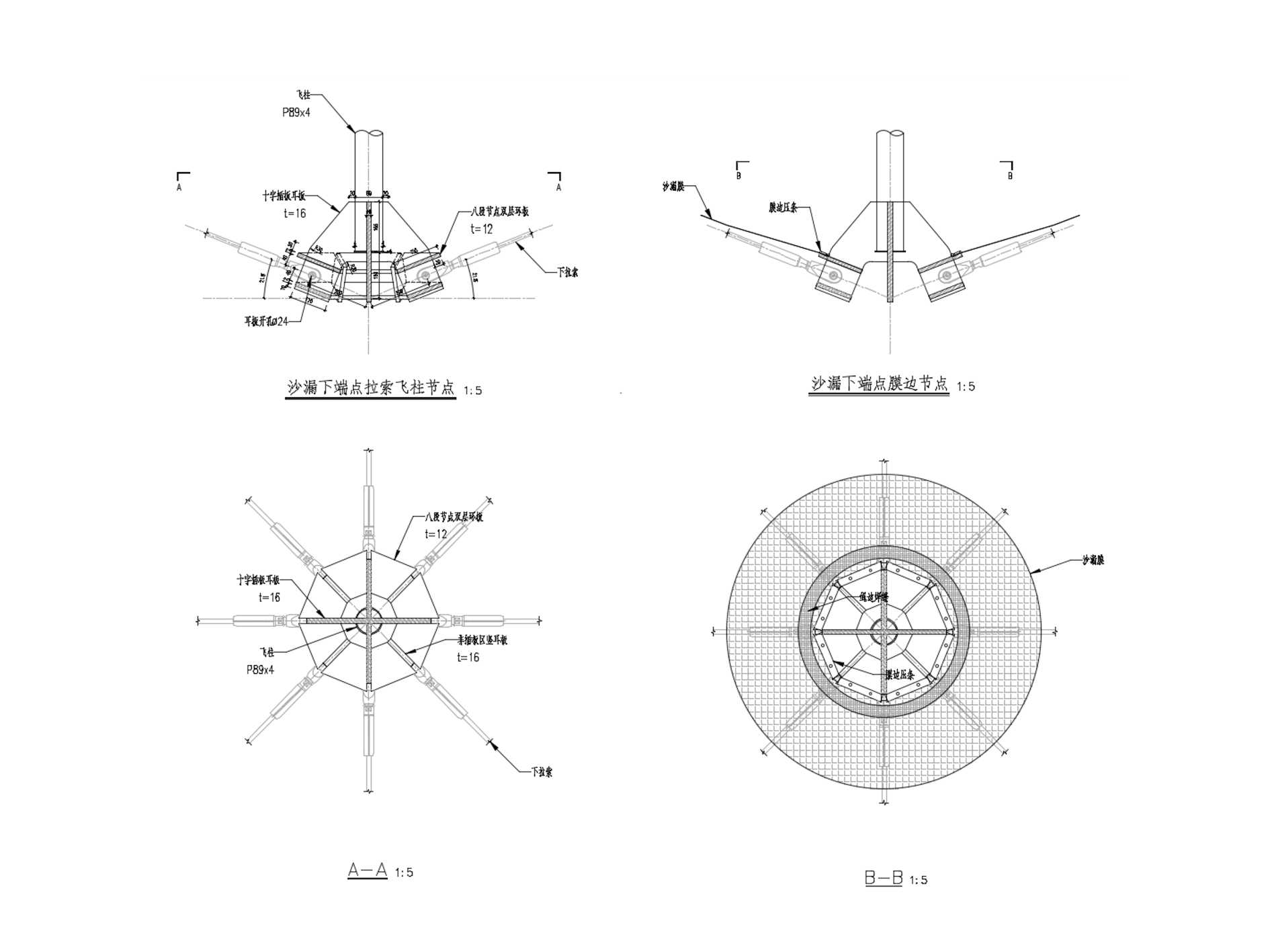

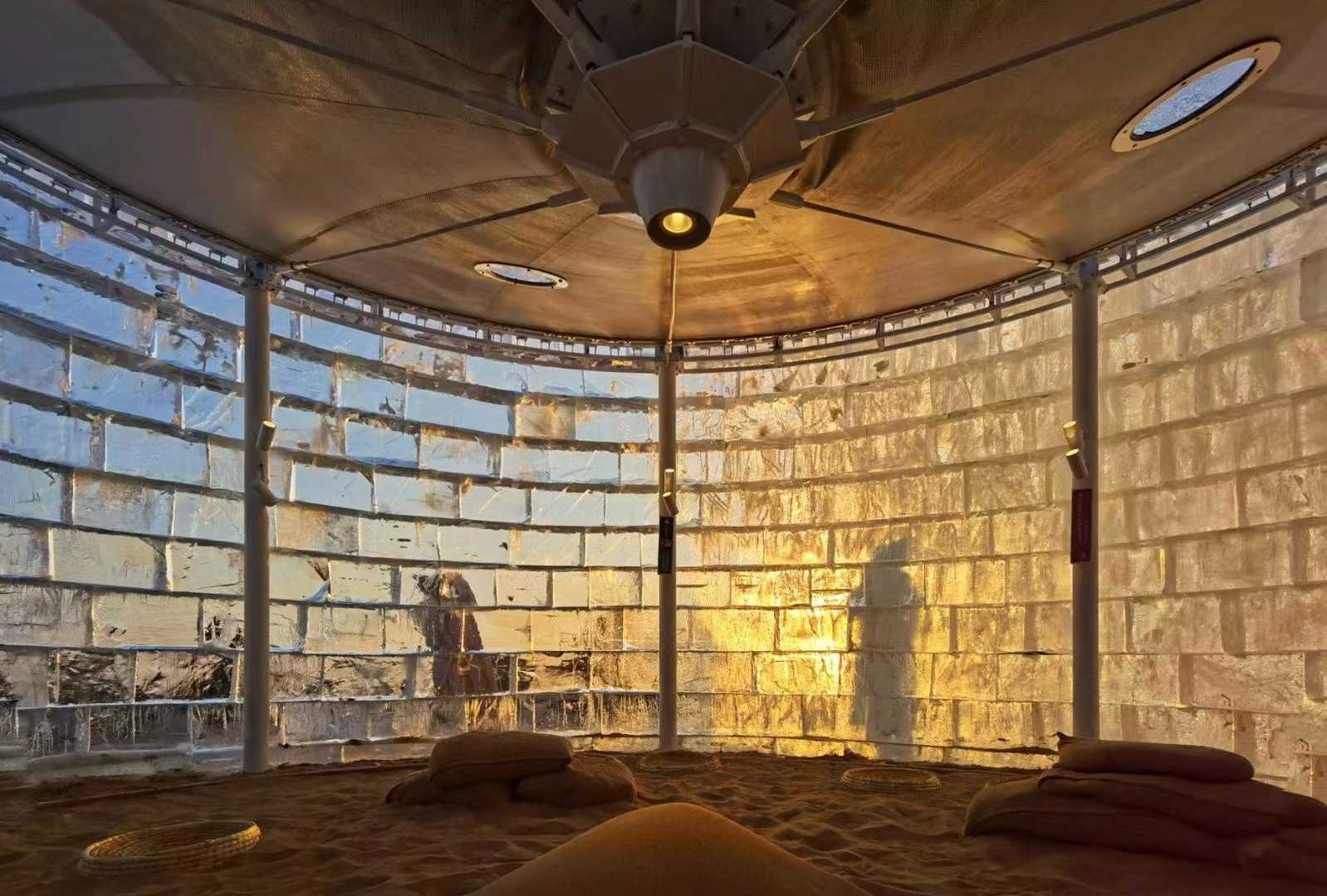

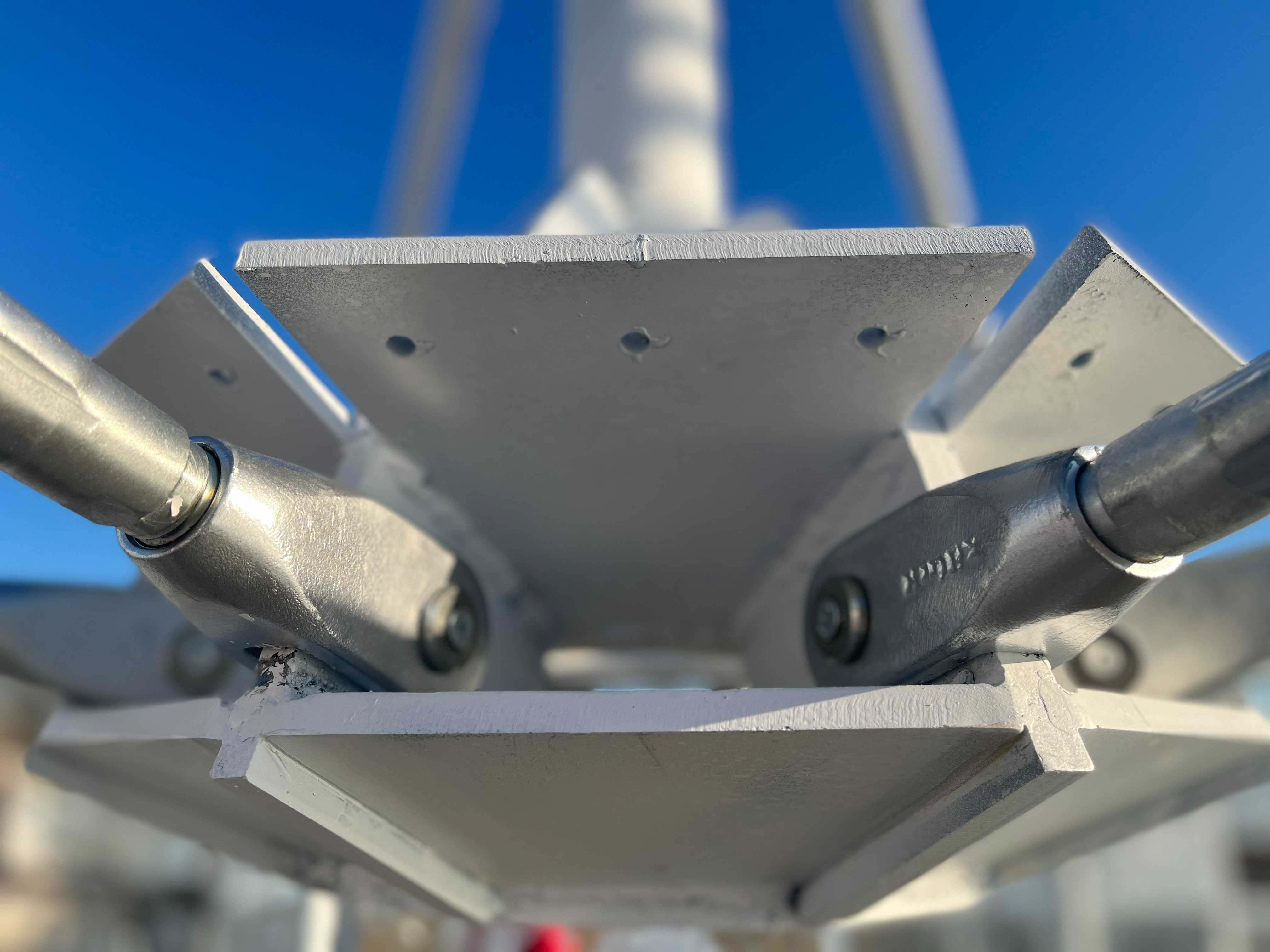

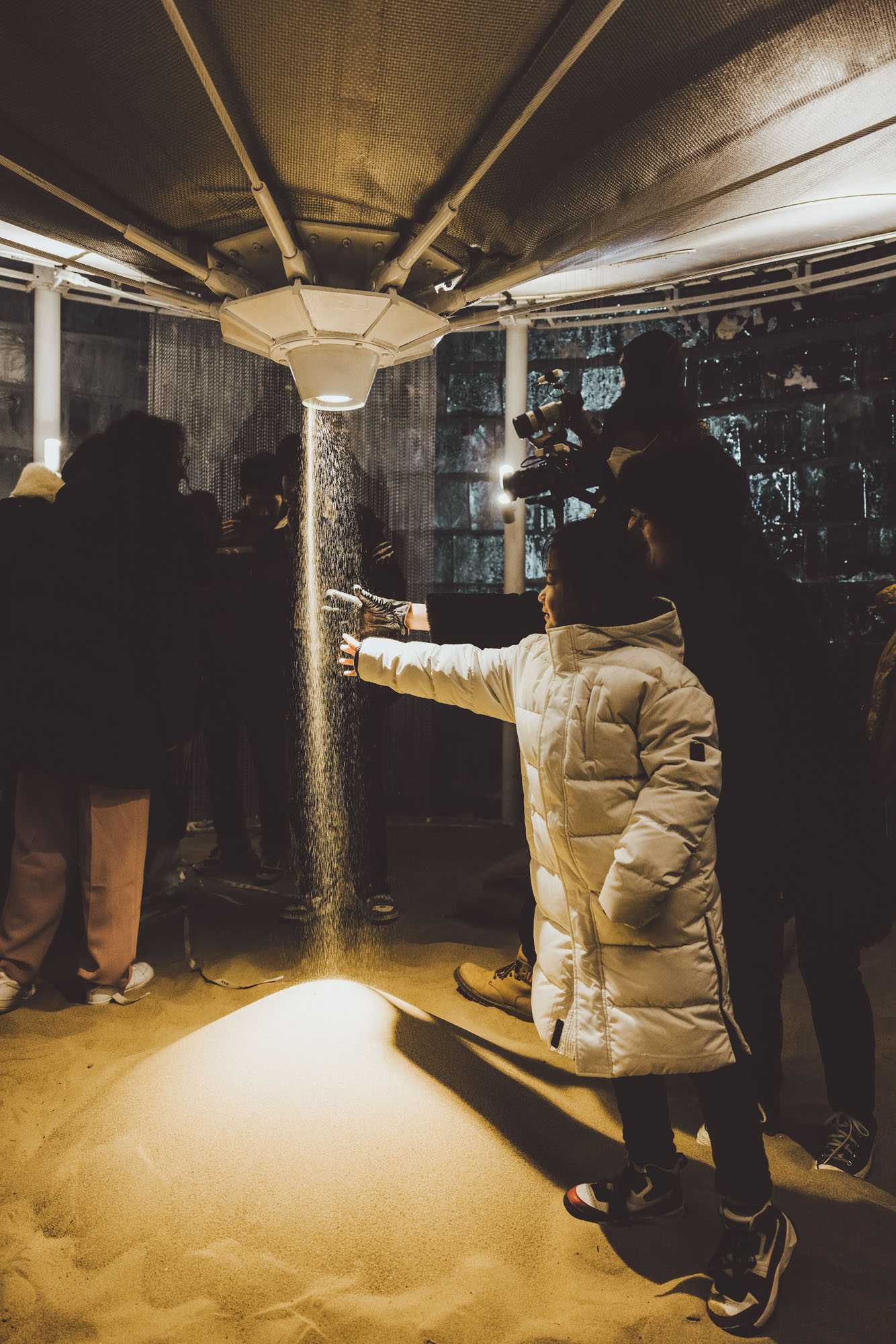

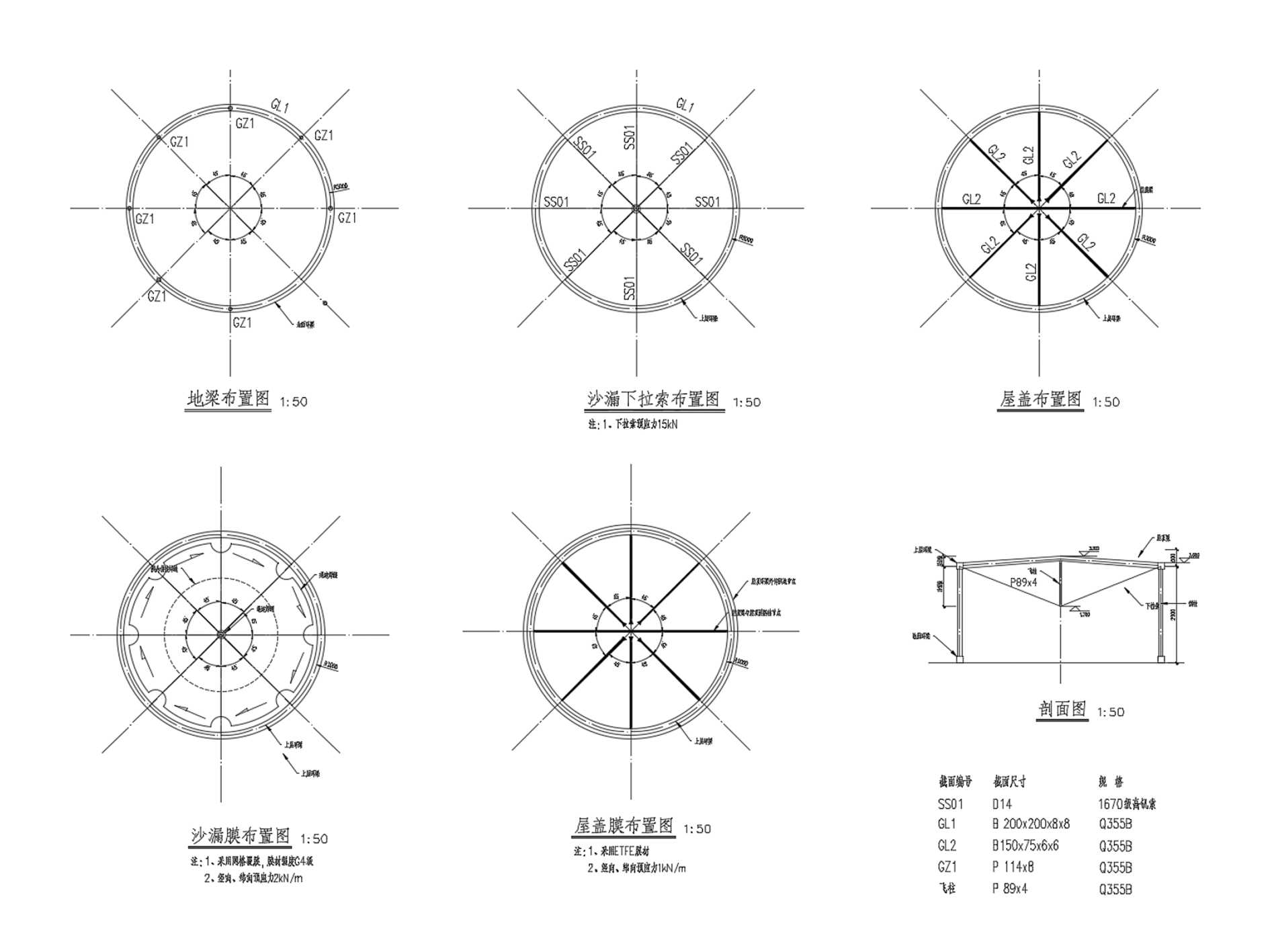

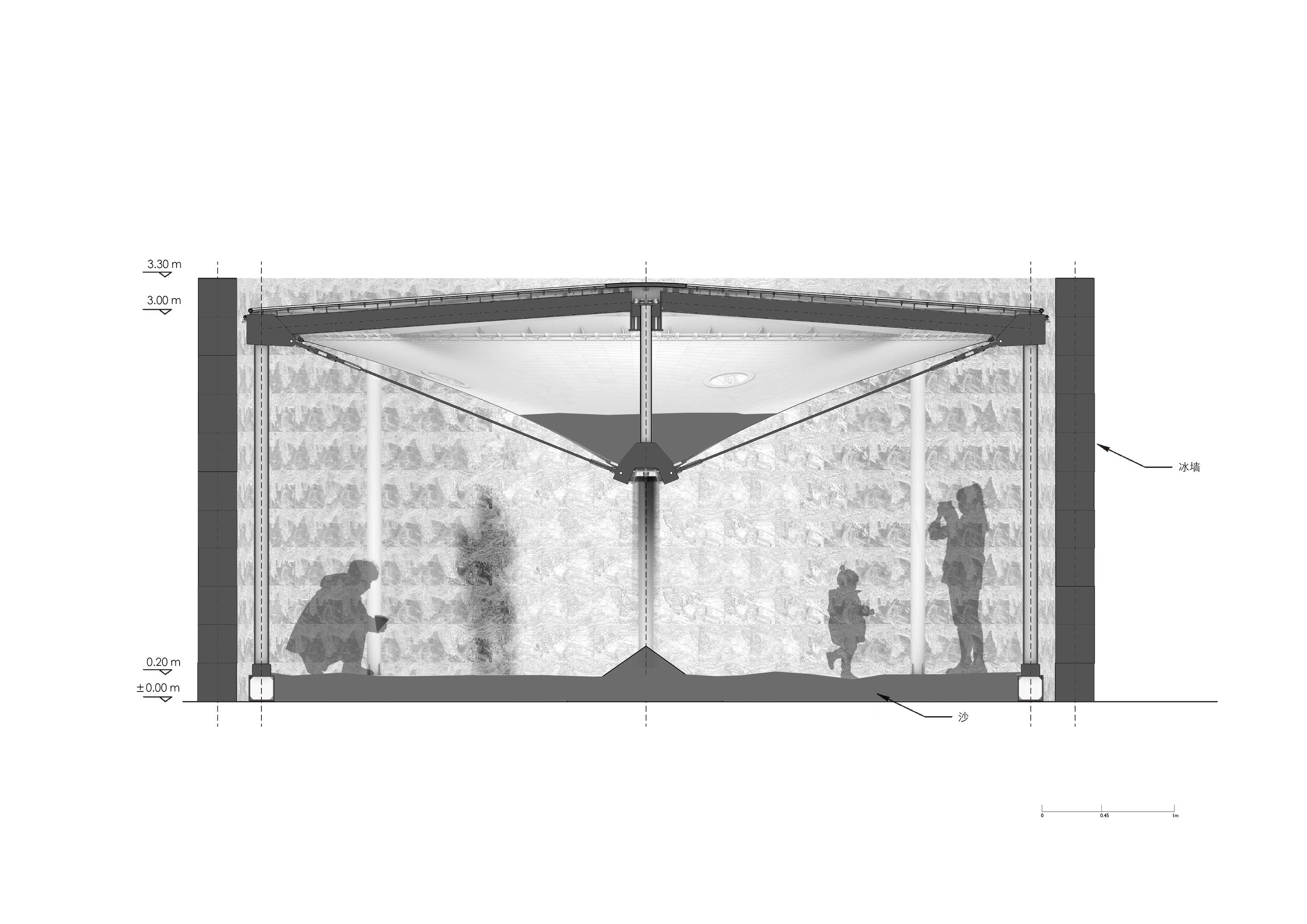

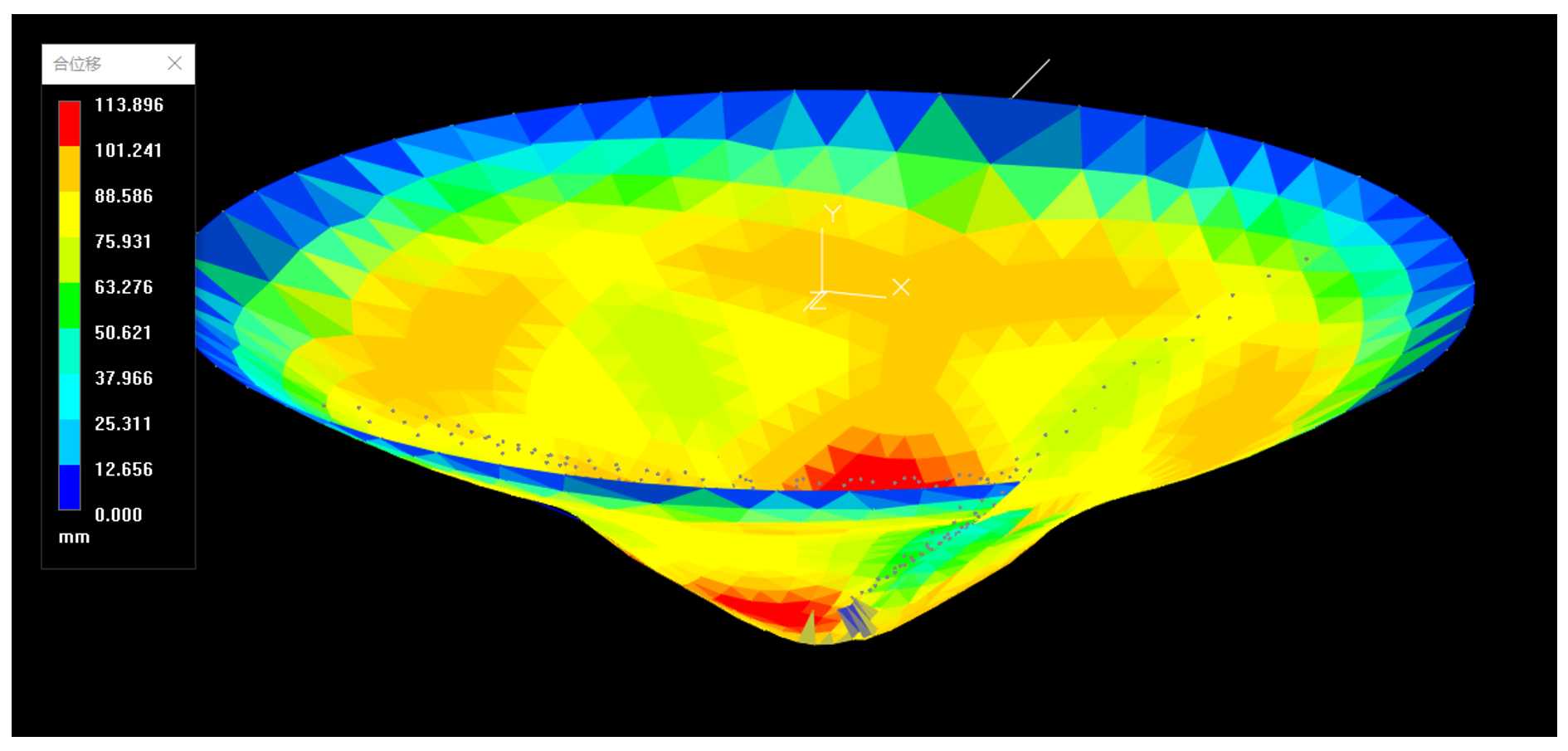

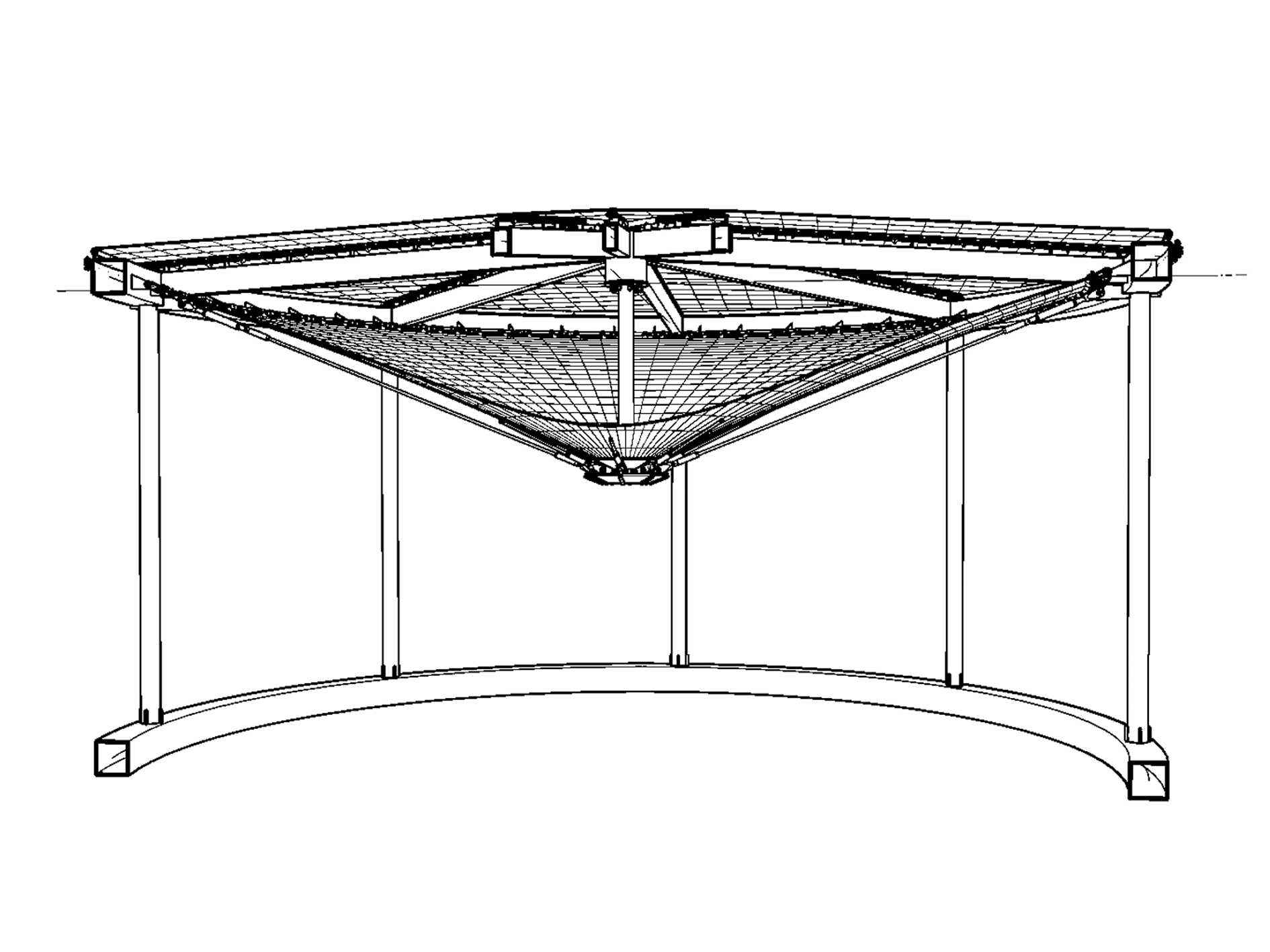

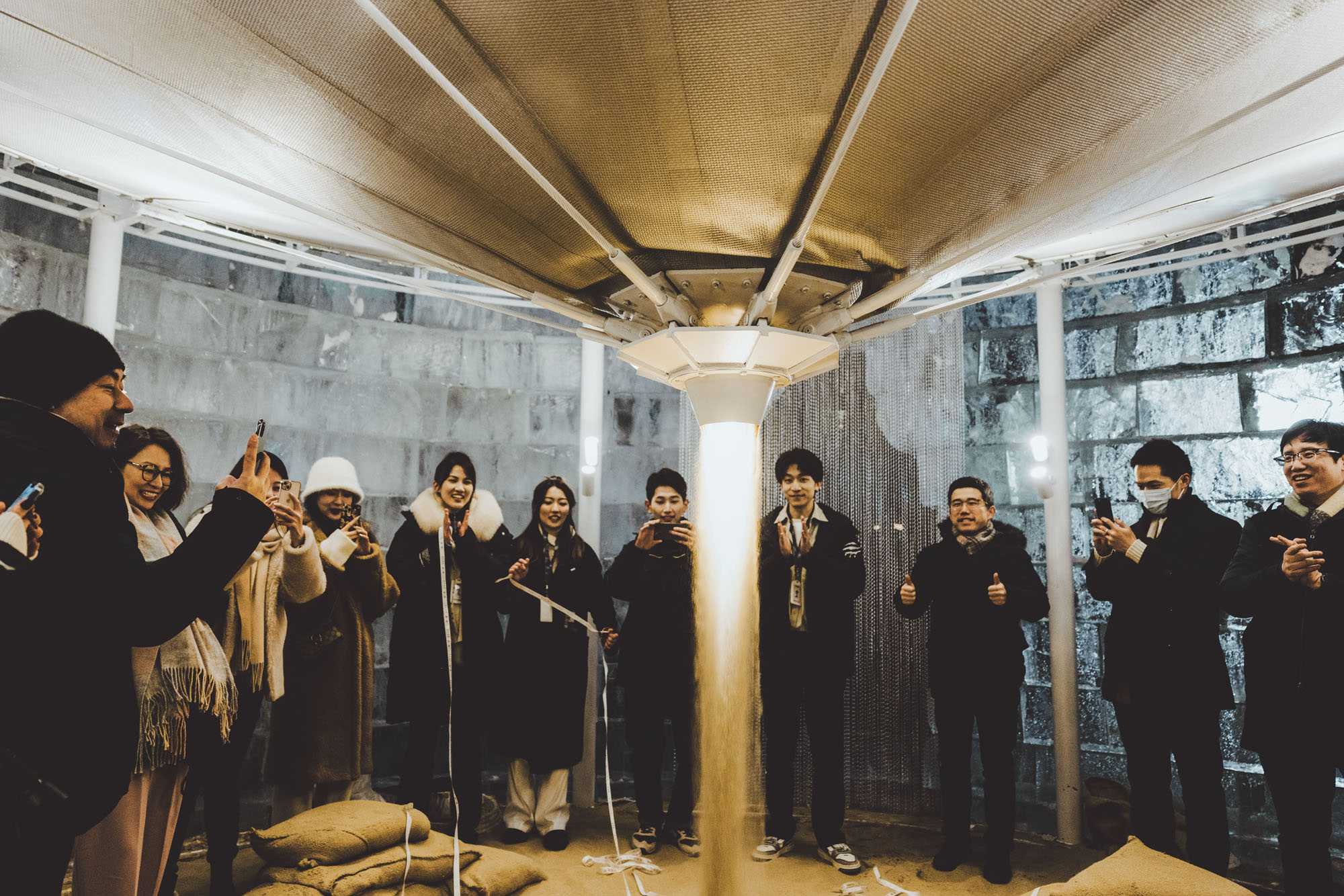

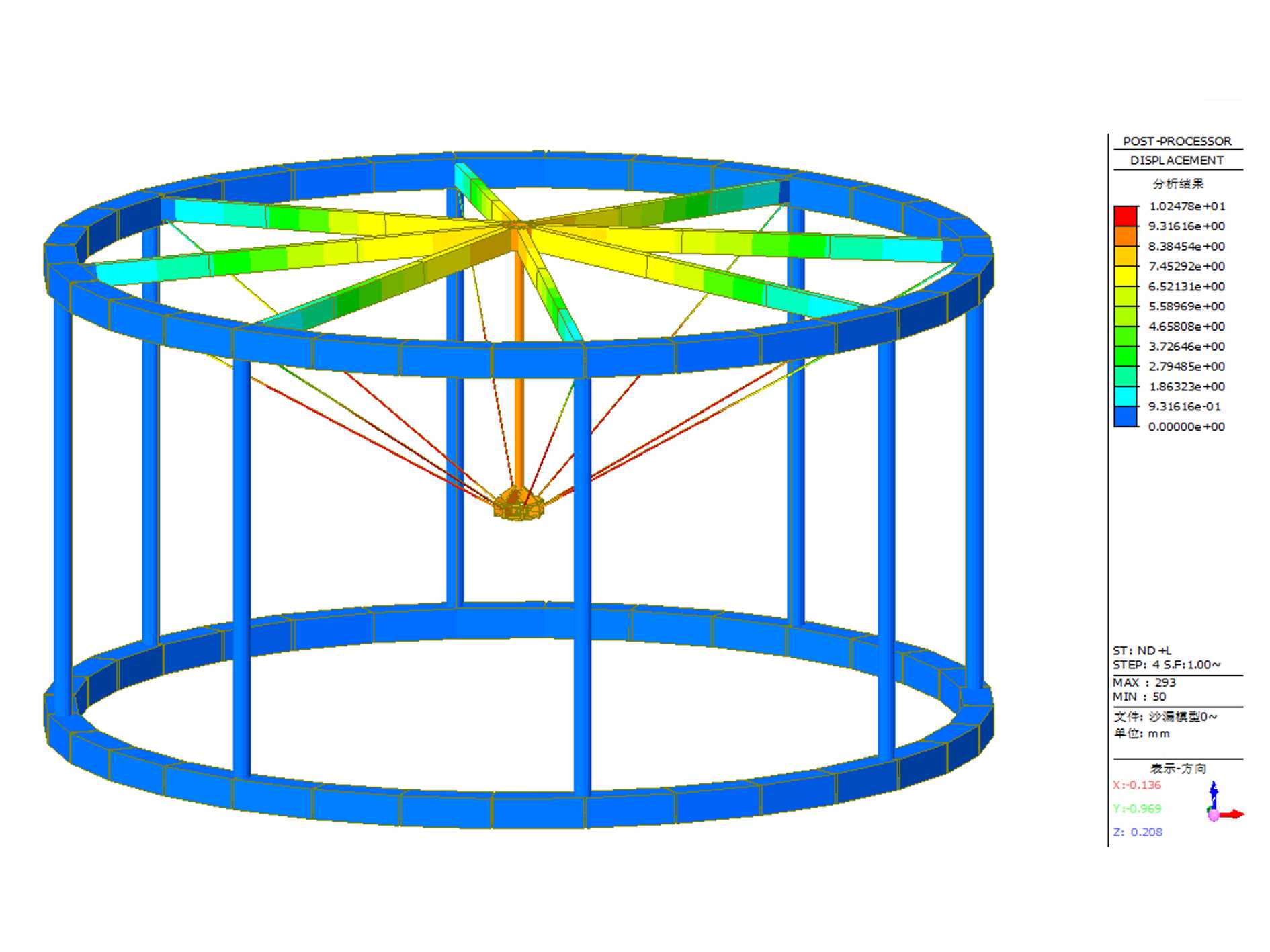

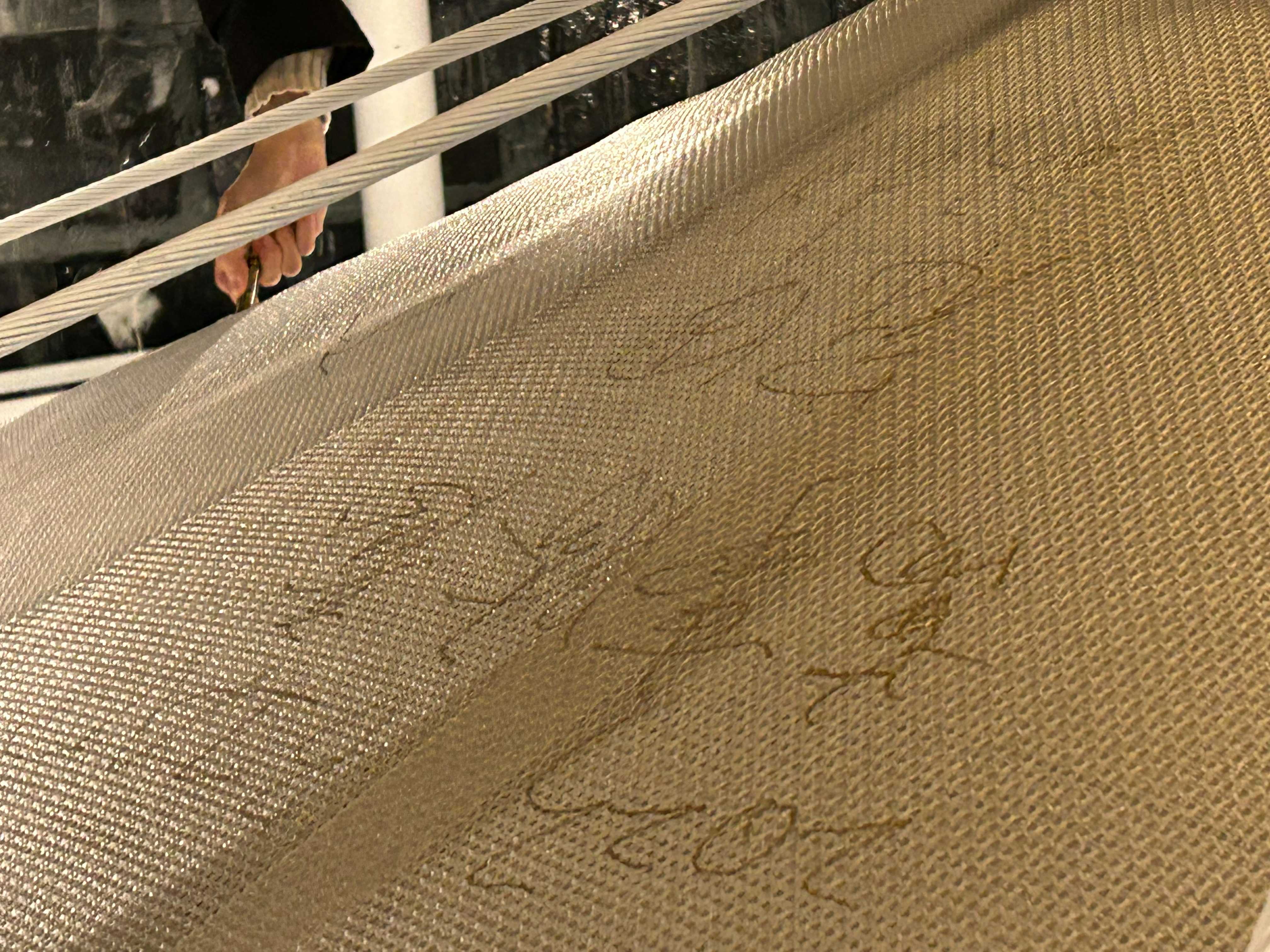

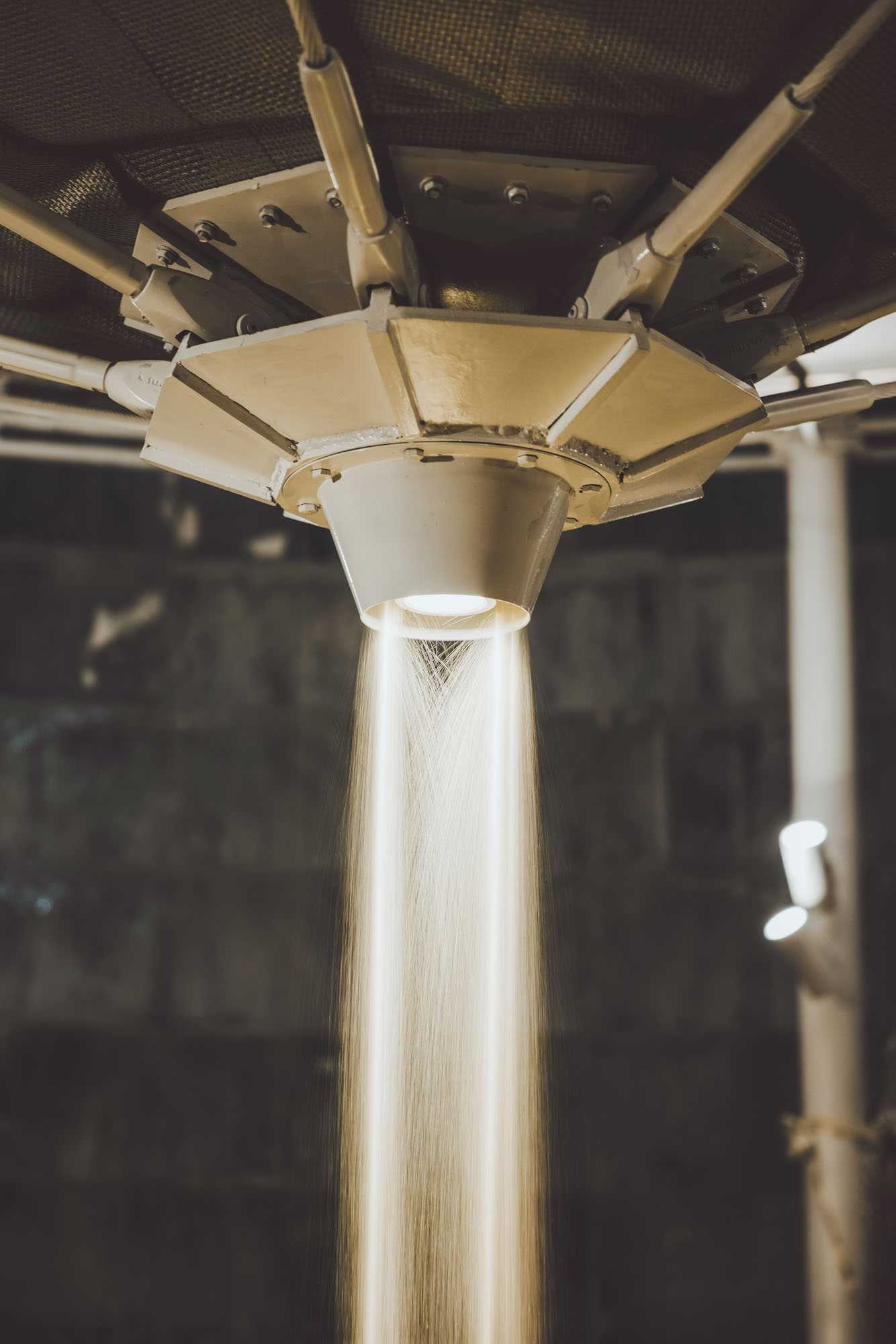

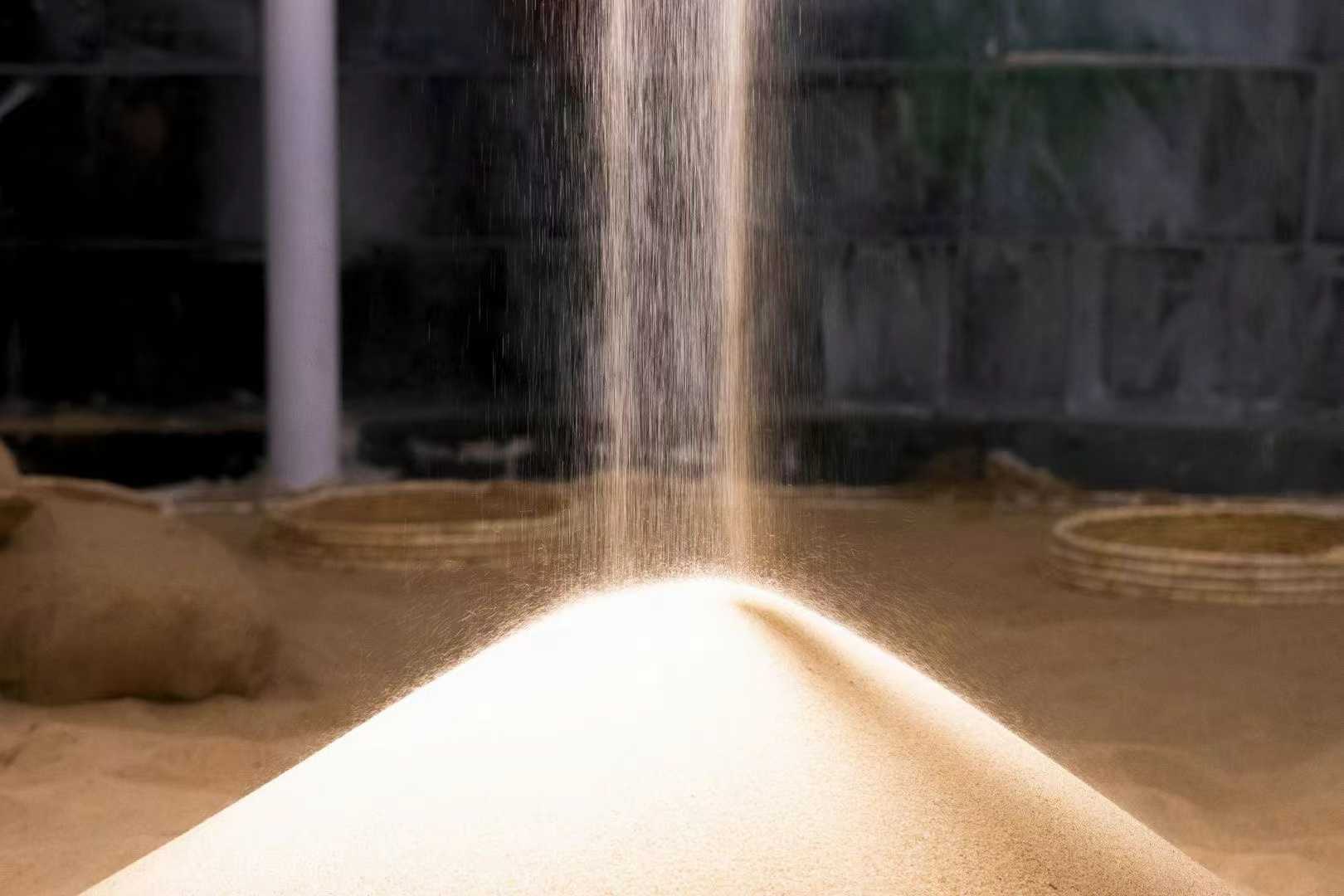

沙漏的锥形以及周围的圆形墙体与北京建院结构设计团队近年担当设计的几个轮辐式自锚索结构的外形异曲同工，所谓轮辐式自锚就是所有索力都锚固在索周围的环梁中，就像自行车轮一样可以自平衡。根据这个思路，沙漏设计了一个缩小版的卢塞尔体育场的索膜结构体系。在沙漏中心，有一个受压的撑杆撑起了屋顶又顶住了轮辐下端的索膜。在轮辐下半部分，8 道拉索和膜面共同承载了沙漏中的沙子，膜面采用了 PTFE 网格覆膜材料，兼顾了强度和透光。轮辐的上半部分就是装置的屋顶，为了保证此采光，这里使用了和水立方一样的 ETFE膜材。
